Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG
32
Применение системы на автомобилях VW T6.1 (2020‑‑) со штатным отопителем
(в комплектации с потолочным таймером управления)
Группа 3, подгруппа 11
СAN‑шина в автомобиле:
• CАN‑L — оранжевый с коричневой полосой
• CAN‑H — оранжевый с зеленой полосой
или зеленый провод
Штатная кнопка управления:
• Кнопка закрытия ЦЗ на двери водителя.
Система позволяет включить штатный автономный отопитель и климат‑контроль.
Время работы отопителя зависит от штатных настроек автомобиля.
Подключение системы

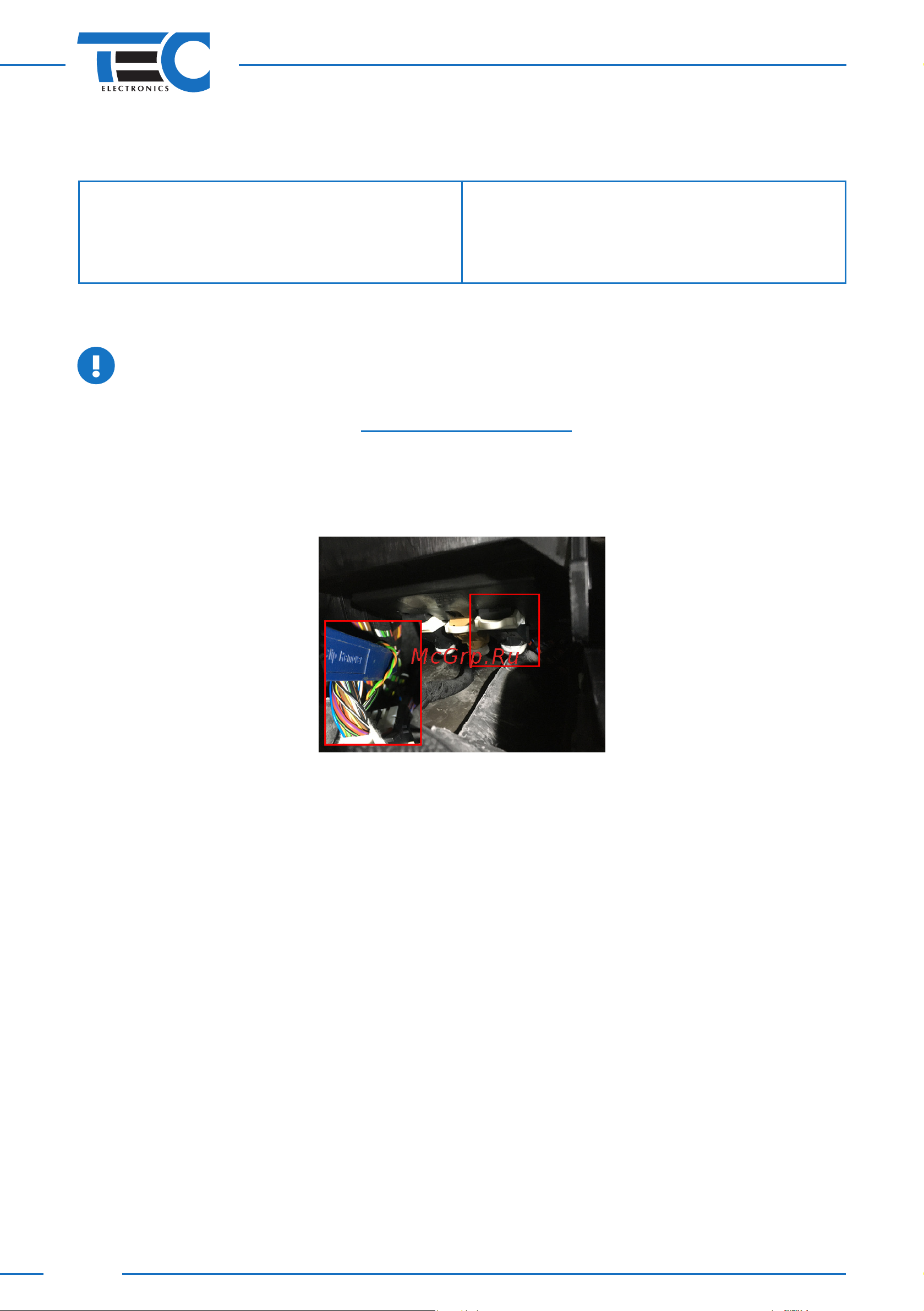

Система подключается к САN‑шине автомобиля в любом удобном месте, например:
вжгуте у блока BCM. При подключении используется пара проводов системы CAN1.
Подробное описание подключения см. в схеме 19.
Рис. 62
