Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

12

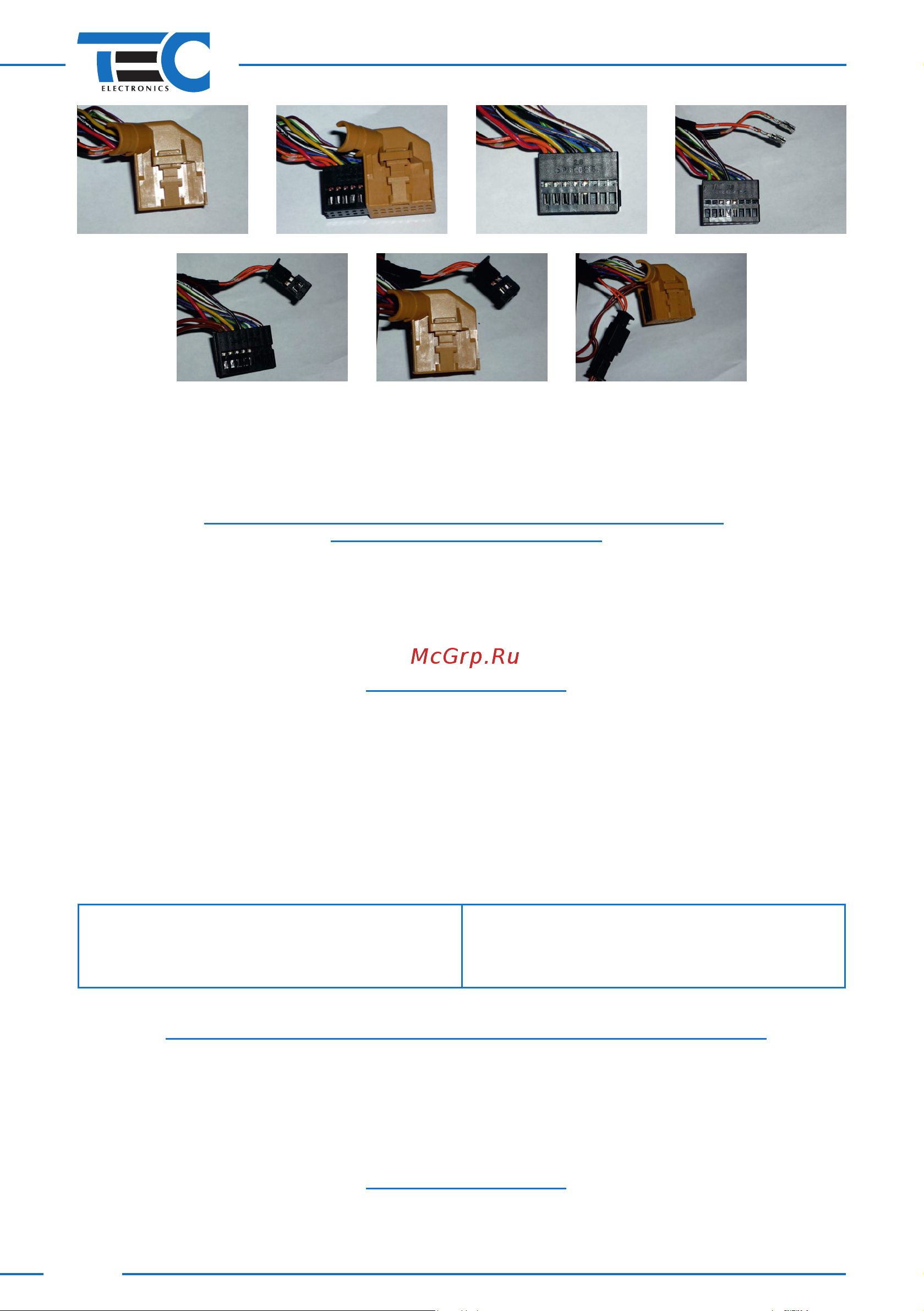

Рис. 22

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения кCAN‑шине: CAN2

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 4.

Управление штатным (заводским) автономным отопителем

(только для Audi Q7 2011-2014)

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя

и салона от дополнительных устройств (GSM‑пейджер, пульт ДУ дополнительного авто‑

номного отопителя и т.д.) с помощью внешних входов, со штатной кнопки (закрытие ЦЗ)

автомобиля и со штатного брелка.

Климатическая установка автомобиля будет работать в том режиме, в котором она нахо‑

дилась перед выключением зажигания.

Подключение модуля

Модуль подключается к САN‑шине автомобиля в любом удобном месте, например: за бло‑

ком управления климат‑контролем. При подключении используется пара проводов модуля

CAN1.

Подробное описание подключения см. в схеме 1.

Применение модуля на автомобилях: VW Passat B6, B7, Passat CC, VW Golf 5,

VW Jetta (2006‑2018), VW Golf Plus, VW Caddy (2004‑2020), VW Touran, VW Tiguan

(2007‑2016); Skoda Octavia 2, Skoda Superb (2009‑2015); Seat Altea (2004‑‑), Leon

(2006‑‑)

Группа 11, подгруппа 2

CAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в специальный ре‑

жим «продувки» салона, предусмотренный автопроизводителем, и одновременно с этим

запустить дополнительно установленный автономный отопитель. Управление модулем

возможно от дополнительных устройств (GSM‑пейджер, пульт ДУ дополнительного авто‑

номного отопителя и т.д.) с помощью внешних входов, со штатной кнопки (закрытие ЦЗ)

автомобиля и со штатного брелка.

Подключение модуля

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения к CAN‑шине: CAN2

подключается к шине со стороны блока управления климат‑контролем (см. рис.20), а CAN1 —

со стороны автомобиля.

Подробное описание подключения см. в схеме 6.
