Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Применение системы на автомобилях Porshe Cayenne (2018‑‑)

Данные автомобили поддерживаются только модулем FanControl-U2.

Управление дополнительно установленным автономным отопителем

Группа 3, подгруппа 5

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — розовый.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Система позволяет включить климатическую установку автомобиля в последний оставлен‑

ный режим и одновременно сэтим запустить дополнительно установленный автономный ото‑

питель.

При наличии в автомобиле электротенов требуется их отключение на время работы

FanControl

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля, подключение возможно за ле‑

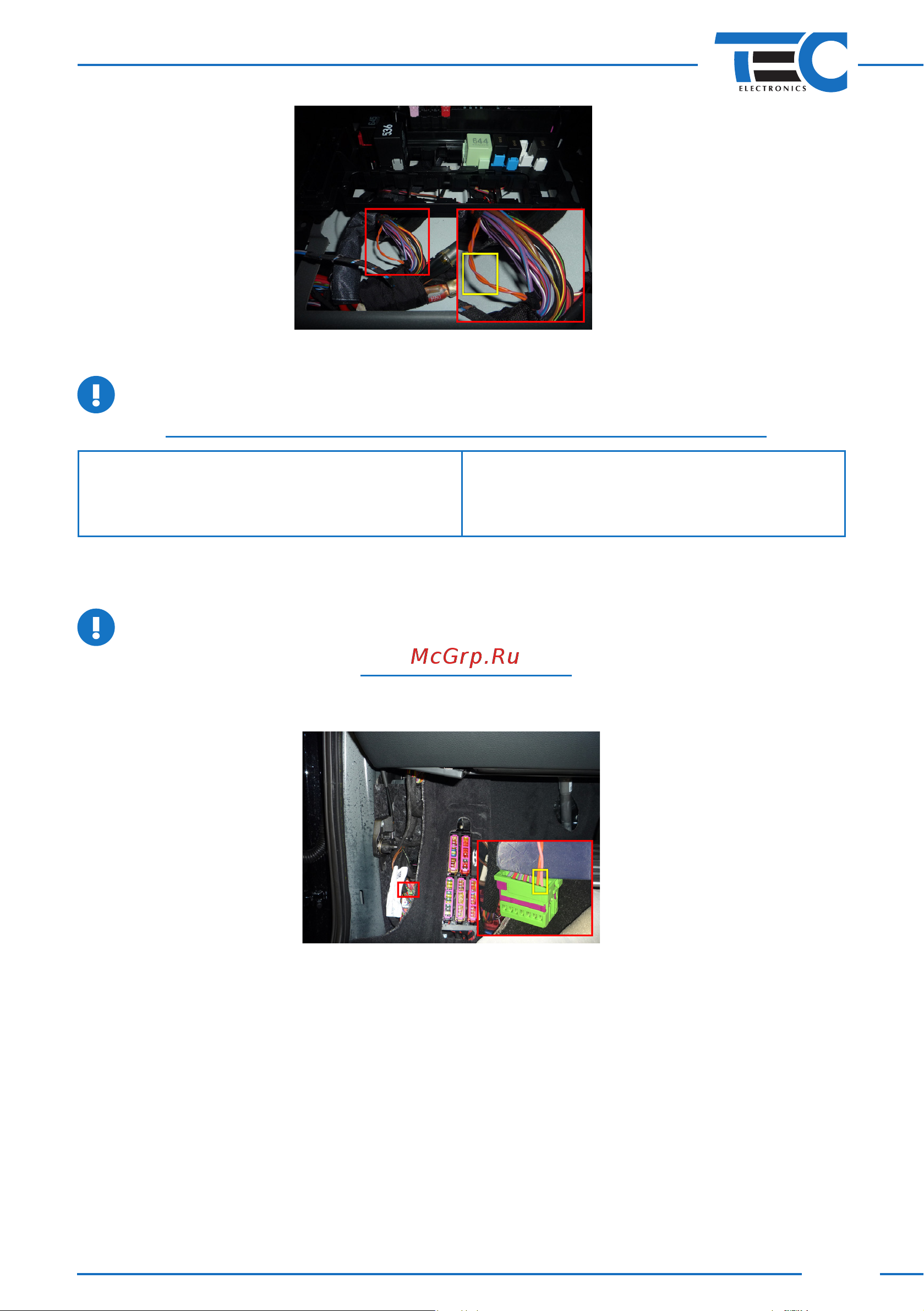

вой кик‑панелью в зеленом разъеме (см. рисунок 47).

Рис. 47

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к CAN‑шине:

CAN3 подключается к шине со стороны блока управления климат‑контролем (жгут идущий

вверх), а CAN1— состороны автомобиля.

Подробное описание подключения см. в схеме 2.

Рис. 46
