Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

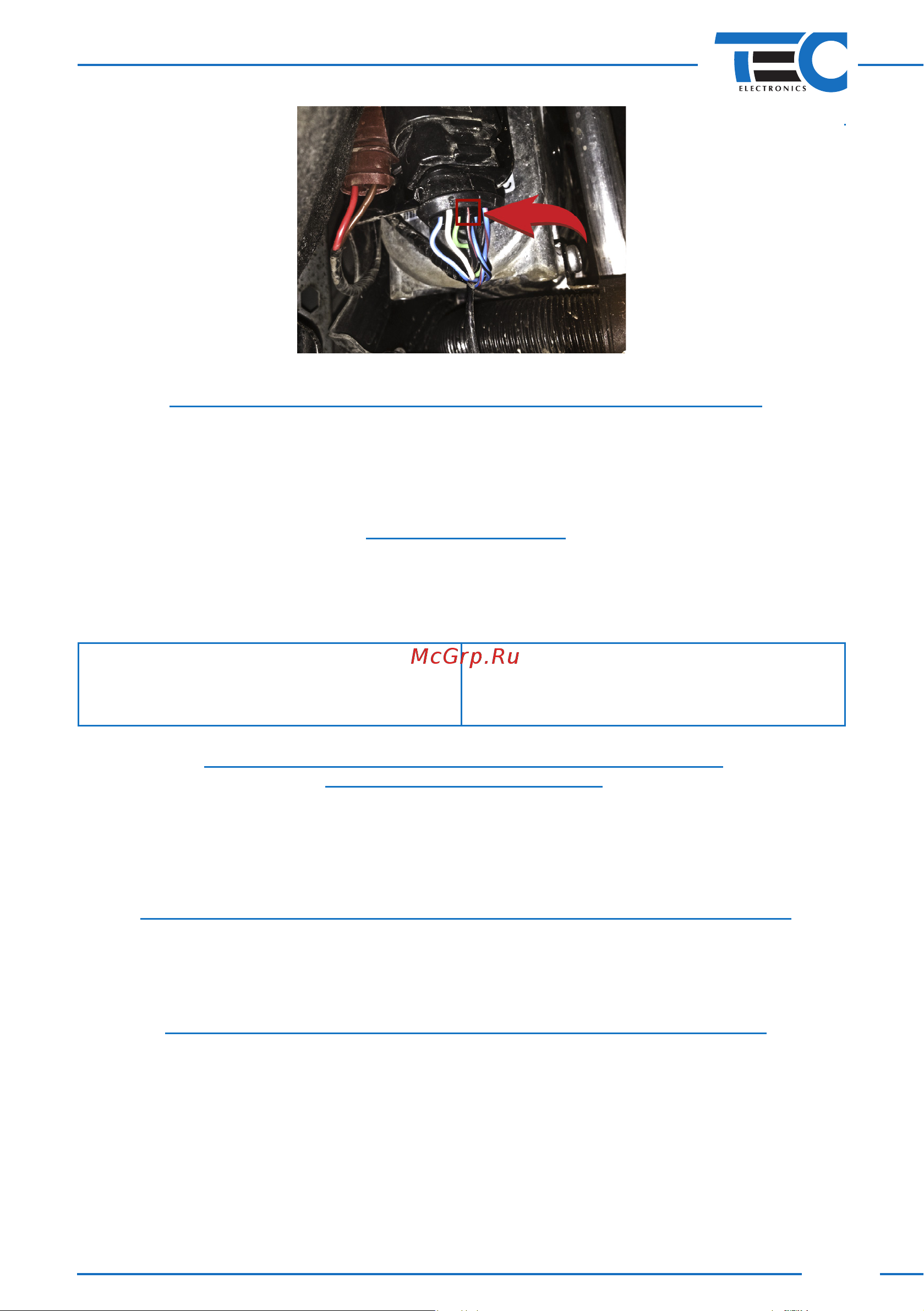

Рис. 9

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в режим, предваритель‑

но установленный пользователем автомобиля, и одновременно с этим запустить дополнитель‑

но установленный автономный отопитель. Управление модулем возможно от дополнительных

устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью внешнего входа,

соштатной кнопки автомобиля (кнопка «Возврат» на руле) и со штатного брелка.

Подключение модуля

Модуль подключается аналогично подключению, описанному выше: в разрыв CAN‑шины

автомобиля непосредственно за блоком управления климат‑контролем.

Подробное описание подключения см. в схеме 3.

Применение модуля на автомобиле Audi A6 (2011‑2018), A7 (2010‑2017)

Группа 3, подгруппа 1

СAN‑шине в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с синей полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление штатным (заводским) автономным отопителем

(только для Audi A6 (2011-2018))

О наличии штатного автономного отопителя можно узнать по наклейке, расположенной

на центральной стойке кузова, под дверью водителя.

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя иса‑

лона от дополнительных устройств (GSM‑пейджер, дополнительная сигнализация ит.д.) с по‑

мощью внешнего входа, со штатной кнопки автомобиля и со штатного брелка.

Подключение модуля при наличии в автомобиле активированного таймера

Модуль подключается к CAN‑шине в любом удобном месте, например, за блоком управ‑

ления климат‑контролем (см. рисунок 10). При подключении используется пара проводов

модуля CAN1.

Подробное описание подключения см. в схеме 1.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля и одновременно сэтим

запустить дополнительно установленный автономный отопитель. Управление модулем возмож‑

но от дополнительных устройств (GSM‑пейджер, дополнительная сигнализация ит.д.) спомо‑

щью внешнего входа, со штатной кнопки автомобиля (кнопка закрытия ЦЗ надвери водителя)

и со штатного брелка.
