Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Подключение модуля

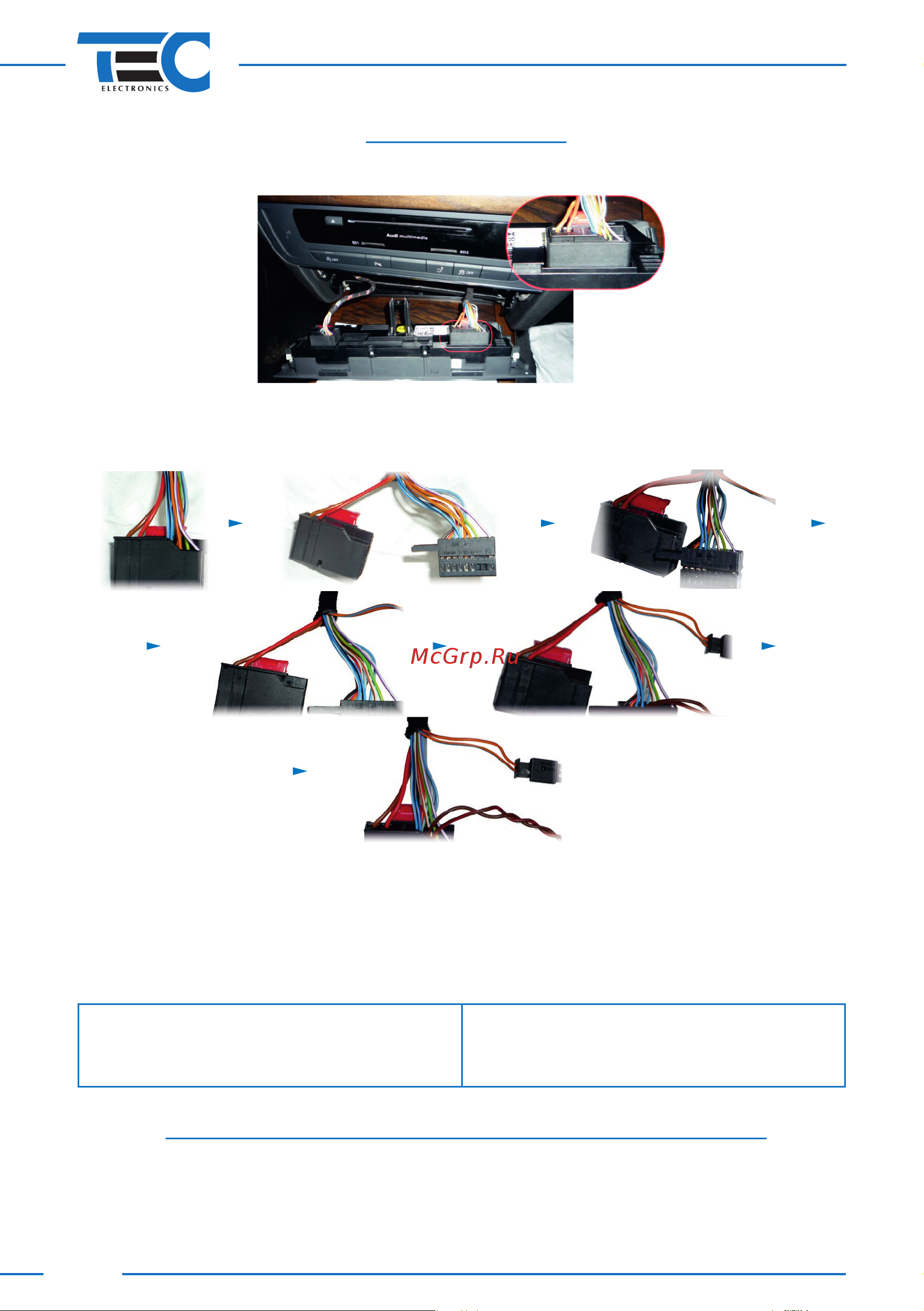

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком управ‑

ления климат‑контролем (см. рисунок 10).

Рис. 10

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожу‑

хами (см. рисунок 11).

Рис. 11

Пары проводов модуля, CAN1 и CAN3, предназначены для подключения кCAN‑шине: CAN3

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 2.

Применение модуля на автомобиле Audi A8 (2010‑2017)

Группа 3, подгруппа 1

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля и одновременно сэтим

запустить дополнительно установленный автономный отопитель. Управление модулем воз‑

можно от дополнительных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.)

спомощью внешнего входа, со штатной кнопки автомобиля (кнопка закрытия ЦЗ надвери во‑

дителя) и со штатного брелка.
