Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

При наличии в автомобиле электротенов требуется их отключение на время работы

FanControl

Подключение системы

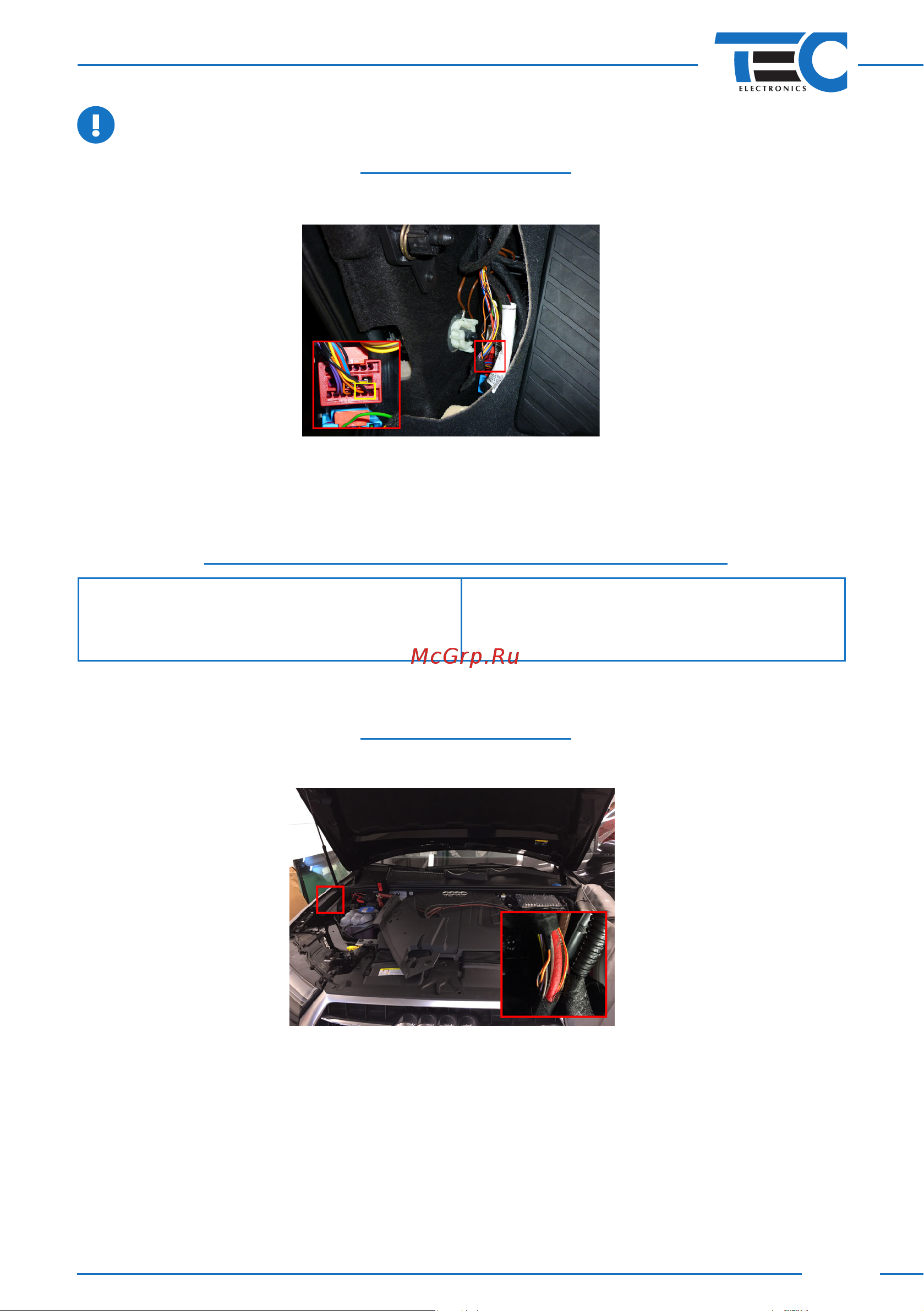

Система подключается в разрыв CAN‑шины автомобиля, подключение возможно за ле‑

вой кик‑панелью в красном разъеме (см. рисунок 17).

Рис. 17

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к CAN‑шине:

CAN3 подключается к шине со стороны блока управления климат‑контролем (жгут идущий

вверх), а CAN1— состороны автомобиля.

Подробное описание подключения см. в схеме 2.

Управление штатным (заводским) автономным отопителем

Группа 3, подгруппа 4

CAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с серой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Система позволяет включить штатный автономный отопитель и климат‑контроль.

Подключение системы

Система подключается к САN‑шине в жгуте, идущем к штатному отопителю. Подключение

возможно в подкапотном пространстве (см. рисунок 18).

Рис. 18

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 5.
