Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Пары проводов модуля, CAN1 и CAN3, предназначены для подключения кCAN‑шине: CAN3

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 2.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в режим, предвари‑

тельно установленный пользователем автомобиля, и одновременно с этим запустить до‑

полнительно установленный автономный отопитель. Управление модулем возможно от до‑

полнительных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью

внешнего входа, со штатной кнопки автомобиля и со штатного брелка.

Подключение модуля

Модуль подключается аналогично подключению, описанному выше: в разрыв CAN‑шины

автомобиля непосредственно за блоком управления климат‑контролем.

Подробное описание подключения см. в схеме 3.

Существует возможность настройки модуля в следующий режим работы: клима‑

тическая установка будет включаться только при достижении температуры охлаж‑

дающей жидкости 40˚С. Для активации данного режима необходимо активировать

«Альтернативный алгоритм запуска климатической установки №1». Сделать это мож‑

но с помощью TECPROG или встроенной кнопки программирования:

1. Нажмите 14 раз кнопку программирования.

2. Модуль проинформирует о состоянии пункта сериями по 1 световому сигналу.

3. Нажмите 1 раз кнопку программирования.

4. Модуль проинформирует о состоянии пункта сериями по 2 световых сигнала.

Применение модуля на автомобилях Porsche Cayenne (2011‑2017),

Macan, Panamera (2009‑2016)

Данные автомобили поддерживаются только модулем FanControl-U2.

Группа 3, подгруппа 3

СAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка «Возврат» на руле.

Управление со штатного брелка:

• Поддерживается.

Управление штатным (заводским) автономным отопителем

(только для Porche Cayenne (2011-2017))

Модуль позволяет включить штатный автономный отопитель (догреватель) для про‑

грева двигателя и салона от дополнительных устройств (GSM‑пейджер, дополнительная

сигнализация и т.д.) с помощью внешнего входа, со штатной кнопки автомобиля (кнопка

«Возврат» на руле) и со штатного брелка.

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунки 4, 5).

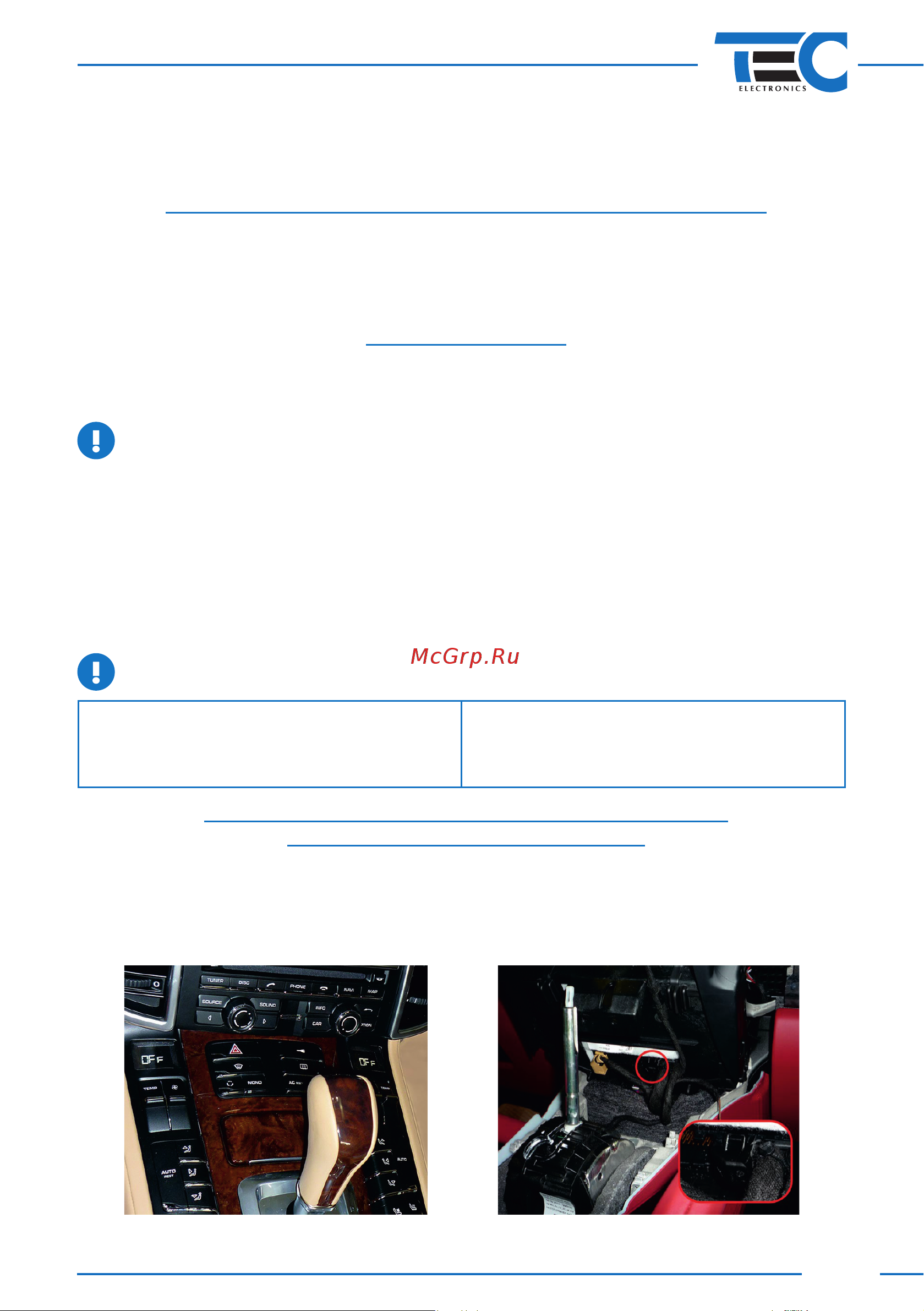

Рис. 4 Рис. 5
