Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Подключение системы

Система подключается к САN‑шине автомобиля в любом удобном месте, например:

в жгуте за блоком управления климат‑контролем. При подключении используется пара

проводов системы CAN1.

Подробное описание подключения см. в схеме 5.

Применение модуля на автомобиле: VW Touareg (2006–2010)

Группа 11, подгруппа 1

CAN‑шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Управление со штатного брелка:

• Поддерживается.

Управление штатным (заводским) автономным отопителем

О наличии штатного автономного отопителя можно узнать по наклейке, расположенной

на центральной стойке кузова, под дверью водителя.

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя

исалона от дополнительных устройств (GSM‑пейджер, пульт ДУ дополнительного автоном‑

ного отопителя и т.д.) с помощью внешних входов, со штатной кнопки (закрытие ЦЗ) автомо‑

биля и со штатного брелка.

Подключение модуля

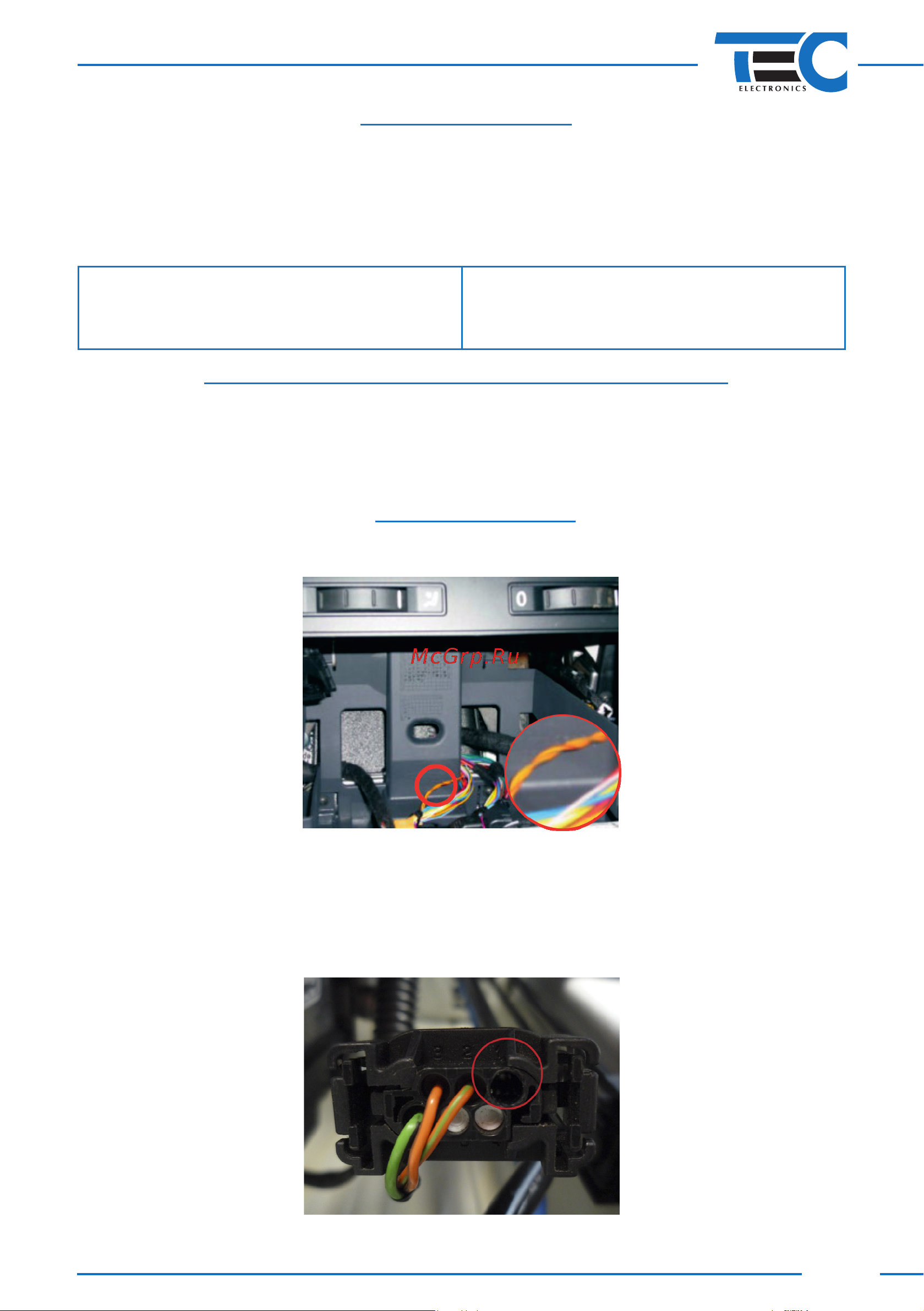

Модуль подключается к САN‑шине автомобиля в любом удобном месте, например, за бло‑

ком управления климат‑контролем (см. рисунок 32).

Рис. 32

При подключении используется пара проводов модуля CAN1. Вывод модуля №5 (цифро‑

вая шина управления штатным отопителем) подключается к контакту №1 шестиконтактного

разъема штатного автономного отопителя с помощью прилагаемого в комплекте провода с

клеммой, которую необходимо вставить в разъем. Подключение проводится взадней нише

левого переднего колеса (см. рисунок 33).

Подробное описание подключения см. в схеме 8.

Рис. 33
