Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG
11
Пары проводов модуля, CAN1 и CAN2, предназначены для подключения к CAN‑шине: CAN2
подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны
автомобиля.
Подробное описание подключения см. в схеме 4.
Управление штатным (заводским) автономным отопителем для Audi Q5
Модуль позволяет включить штатный автономный отопитель для прогрева двигателя
исалона от дополнительных устройств (GSM‑пейджер, пульт ДУ дополнительного автоном
ного отопителя и т. д.) с помощью внешних входов, со штатной кнопки (закрытие ЦЗ) авто
мобиля и со штатного брелка.
Климатическая установка автомобиля будет работать в том режиме, в котором она нахо‑
дилась перед выключением зажигания.
Подключение модуля
Модуль подключается к САN‑шине автомобиля в любом удобном месте, например,
заблоком управления климат‑контролем. При подключении используется пара проводов
модуля CAN1.
Подробное описание подключения см. в схеме 1.
Применение модуля на автомобили Audi Q3 (2011‑2018), Q7 (2011‑2014)
Для Audi Q7 группа 1, подгруппа 2
Для Audi Q3 группа 1, подгруппа 3
CAN‑шина в автомобиле:
CАN‑L оранжевый с коричневой полосой
CAN‑H оранжевый с зеленой полосой.
Штатная кнопка управления:
Кнопка закрытия ЦЗ на двери водителя.
Управление со штатного брелка:
Поддерживается.
Управление дополнительно установленным автономным отопителем
Модуль позволяет включить климатическую установку автомобиля в том режиме, в ко‑
тором она находилась перед выключением зажигания, и одновременно с этим запустить
дополнительно установленный автономный отопитель (запуск с помощью выхода 9).
Управление модулем возможно от дополнительных устройств (GSM‑пейджер, дополни‑
тельная сигнализация и т.д.) с помощью внешних входов, со штатной кнопки автомобиля
(кнопка закрытия ЦЗ на двери водителя) и со штатного брелка.
Подключение модуля

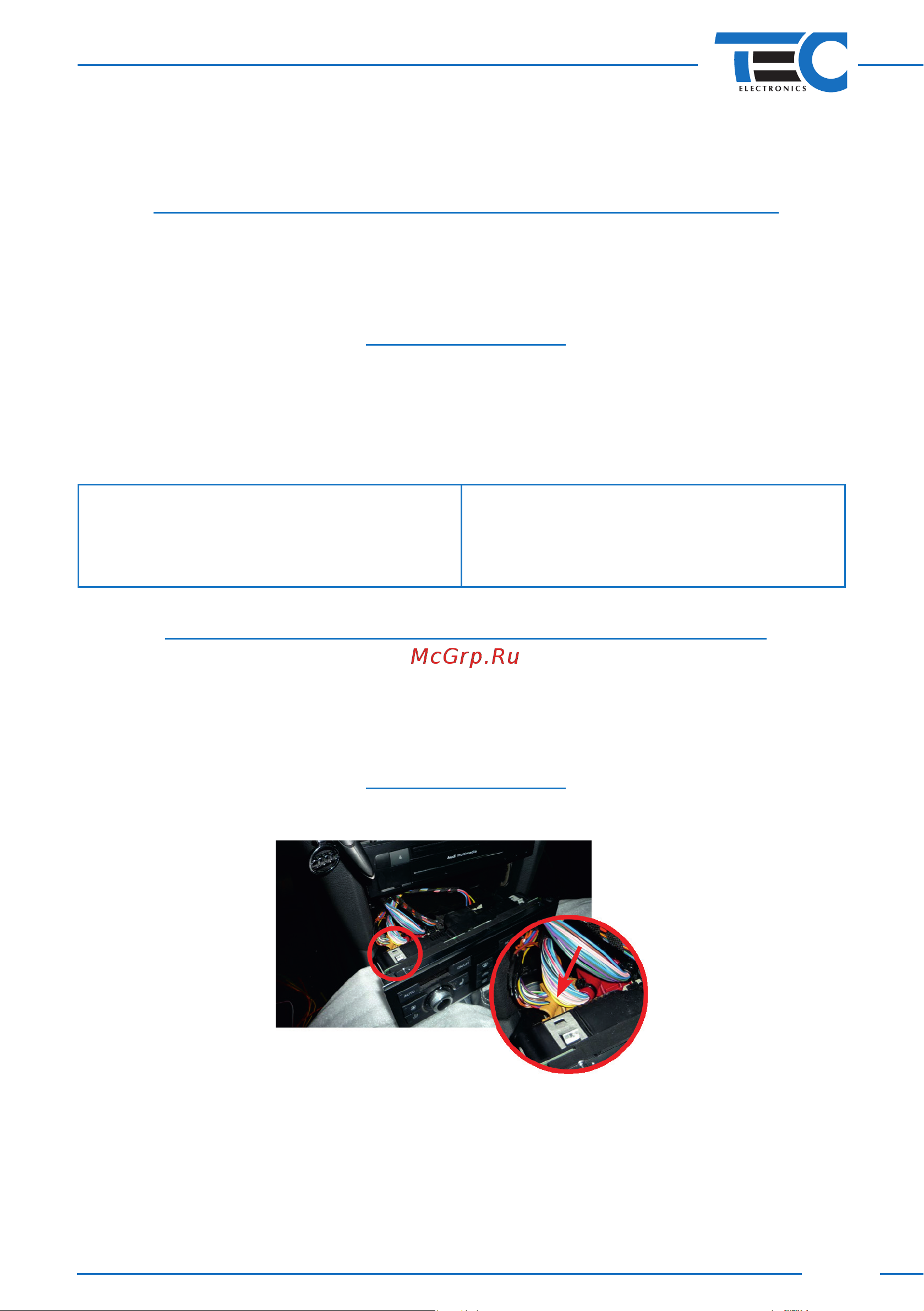

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком
управления климат‑контролем (см. рисунок 21) парами проводов CAN1 и CAN2.
Рис. 21
При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑
ем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожу‑
хами (см. рисунок 22).
