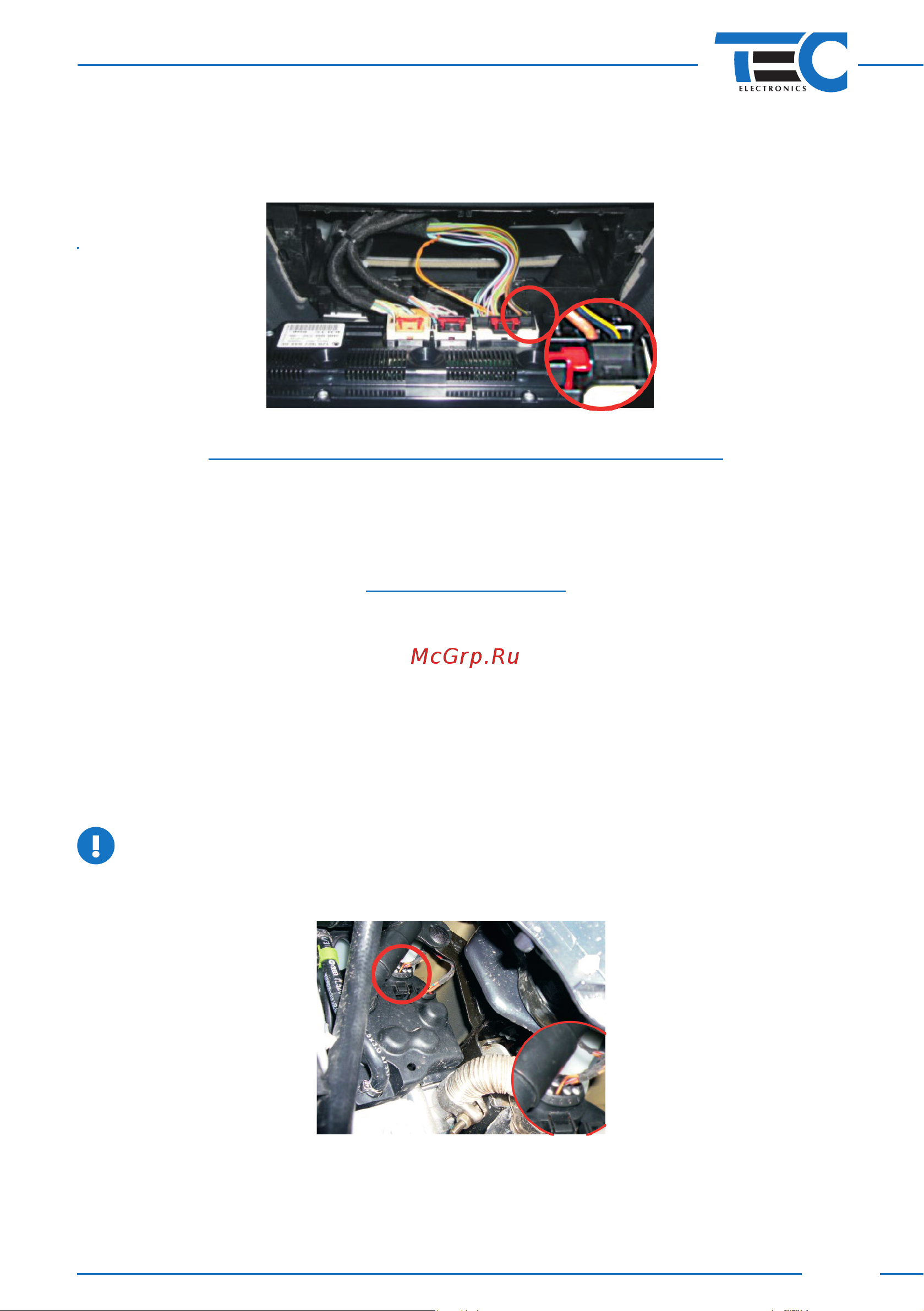

Подключение модуля FanControl‑U2/B2 на автомобили концерна VAG

Вывод модуля №14 используется для управления блоком управления климат‑контролем

при выключенном зажигании. У блока управления климат‑контролем вывод №14 подключа‑

ется к проводу, входящему в контакт №20 20‑контактного разъема модуля (см. рисунок 23),

с помощью прилагаемой диодной развязки. При установке на автомобиле VW Passat CC,

вывод модуля №14 не используется.

Рис. 23

Управление штатным (заводским) автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, вкото‑

ром она находилась перед выключением зажигания, и одновременно с этим запустить штат‑

ный автономный отопитель. Управление модулем возможно от дополнительных устройств

(GSM‑пейджер, пульт ДУ дополнительного автономного отопителя и т.д.) с помощью внешних

входов, со штатной кнопки (закрытие ЦЗ) автомобиля и со штатного брелка.

Подключение модуля

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения кCAN‑шине: CAN2

подключается к шине со стороны блока управления климат‑контролем, аCAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 7.

Вывод модуля №14 используется для управления климат‑контролем при выключенном

зажигании. У блока управления климат‑контролем вывод №14 подключается к проводу,

входящему в контакт №20 20‑контактного разъема модуля (см. рисунок 23), с помощью

прилагаемой диодной развязки.

Вывод модуля №5 подключается к контакту №2 8‑контактного разъема с помощью при‑

лагаемого в комплекте провода с клеммой, которую необходимо вставить в разъем штат‑

ного автономного отопителя (см. рисунок 24). Подключение проводится справа за бампе‑

ром (для удобного доступа рекомендуется снять противотуманную фару).

На автомобилях с обновленным в 2010 году программным обеспечением штатного

догревателя Webasto требуется установка модуля eFC‑VAG. В противном случае за‑

пуск отопителя будет невозможен. При установке eFC‑VAG, вывод №5 модуля под‑

ключать не требуется (независимо от версии ПО Webasto).

eFC‑VAG предназначен для работы только с дизельным двигателем.

Рис. 24
