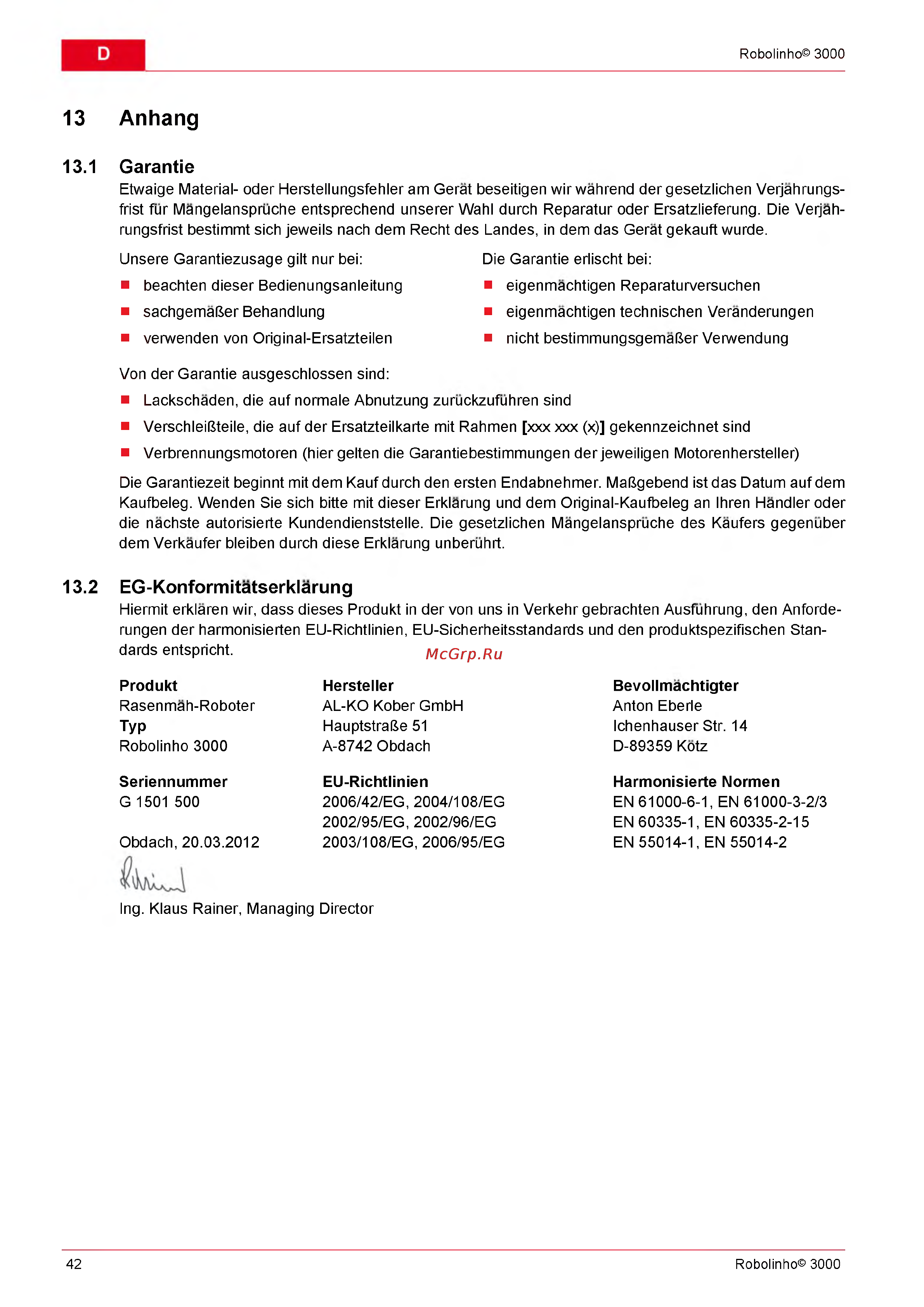

Robolinho© 3000
13 Anhang
13.1 Garantie
Etwaige Material- oder Herstellungsfehler am Gerat beseitigen wir wahrend der gesetzlichen Verjahrungs-
frist fur Mangelanspruche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjah-
rungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerat gekauft wurde.
Unsere Garantiezusage gilt nur bei:
■ beachten dieser Bedienungsanleitung
■ sachgemaGer Behandlung
■ verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
■ eigenmachtigen Reparaturversuchen
■ eigenmachtigen technischen Veranderungen
■ nicht bestimmungsgemaGer Verwendung
Von der Garantie ausgeschlossen sind:
■ Lackschaden, die auf normale Abnutzung zuruckzufuhren sind
■ VerschleiGteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
■ Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. MaGgebend ist das Datum auf dem
Kaufbeleg. Wenden Sie sich bitte mit dieser Erklarung und dem Original-Kaufbeleg an Ihren Handler oder
die nachste autorisierte Kundendienststelle. Die gesetzlichen Mangelanspruche des Kaufers gegenuber
dem Verkaufer bleiben durch diese Erklarung unberuhrt.
13.2 EG -Konform itatserklarung
Hiermit erklaren wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausfuhrung, den Anforde-
rungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Stan-
dards entspricht.
Produkt
Rasenmah-Roboter
Typ
Robolinho 3000
Seriennummer
G 1501 500
Obdach, 20.03.2012
Hersteller
AL-KO Kober GmbH
HauptstraGe 51
A-8742 Obdach
EU-Richtlinien
2006/42/EG, 2004/108/EG
2002/95/EG, 2002/96/EG
2003/108/EG, 2006/95/EG
Bevollmachtigter
Anton Eberle
Ichenhauser Str. 14
D-89359 Kotz
Harmonisierte Normen
EN 61000-6-1, EN 61000-3-2/3
EN 60335-1, EN 60335-2-15
EN 55014-1, EN 55014-2
Ing. Klaus Rainer, Managing Director
42 Robolinho© 3000
