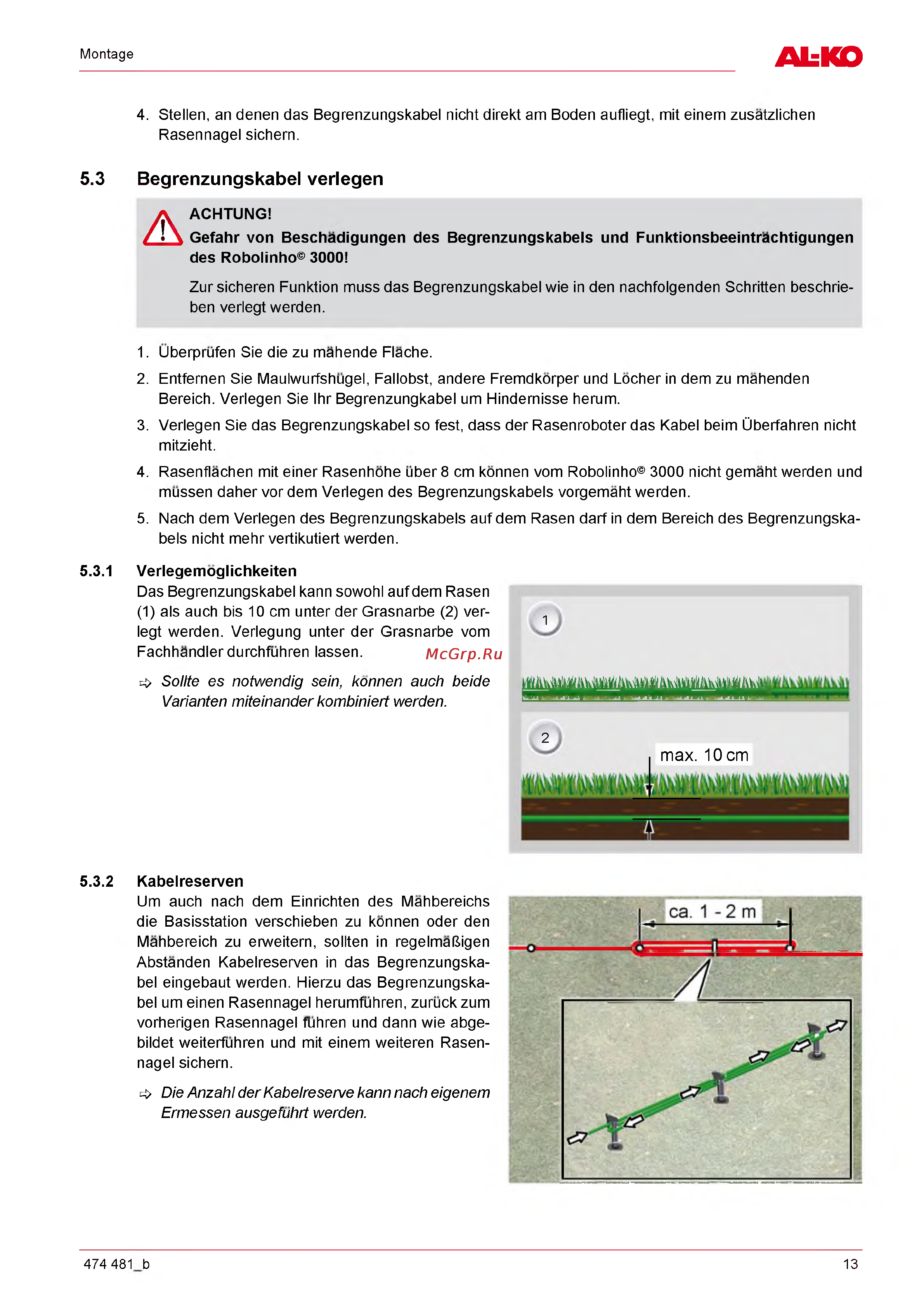

Montage
ALKO
4. Stellen, an denen das Begrenzungskabel nicht direkt am Boden aufliegt, mit einem zusatzlichen
Rasennagel sichern.
5.3 Begrenzungskabel verlegen
A
ACHTUNG!
- Gefahr von Beschadigungen des Begrenzungskabels und Funktionsbeeintrachtigungen
des Robolinho© 3000!
Zur sicheren Funktion muss das Begrenzungskabel wie in den nachfolgenden Schritten beschrie-
ben verlegt werden.
5.3.1
1. Uberprufen Sie die zu mahende Flache.
2. Entfernen Sie Maulwurfshugel, Fallobst, andere Fremdkorper und Locher in dem zu mahenden
Bereich. Verlegen Sie Ihr Begrenzungkabel um Hindernisse herum.
3. Verlegen Sie das Begrenzungskabel so fest, dass der Rasenroboter das Kabel beim Uberfahren nicht
mitzieht.
4. Rasenflachen mit einer Rasenhohe uber 8 cm konnen vom Robolinho© 3000 nicht gemaht werden und
mussen daher vor dem Verlegen des Begrenzungskabels vorgemaht werden.
5. Nach dem Verlegen des Begrenzungskabels auf dem Rasen darf in dem Bereich des Begrenzungska
bels nicht mehr vertikutiert werden.
Verlegemoglichkeiten
Das Begrenzungskabel kann sovvohl auf dem Rasen
(1) als auch bis 10 cm unter der Grasnarbe (2) ver
legt werden. Verlegung unter der Grasnarbe vom
Fachhandler durchfuhren lassen.
^ Solite es notwendig sein, konnen auch beide
Varianten miteinander kombiniert werden.
1
H k I H M lii
2
max. 10 cm
5.3.2 Kabelreserven
Um auch nach dem Einrichten des Mahbereichs
die Basisstation verschieben zu konnen oder den
Mahbereich zu erweitern, sollten in regelmaGigen
Abstanden Kabelreserven in das Begrenzungska
bel eingebaut werden. Hierzu das Begrenzungska
bel um einen Rasennagel herumfuhren, zuruck zum
vorherigen Rasennagel fuhren und dann wie abge-
bildet weiterfuhren und mit einem weiteren Rasen-
nagel sichern.
^ Die Anzahl der Kabelreserve kann nach eigenem
Ermessen ausgefuhrt werden.
474 481 b 13
