Al-Ko Robolinho 3000 [7/88] Produktbeschreibung

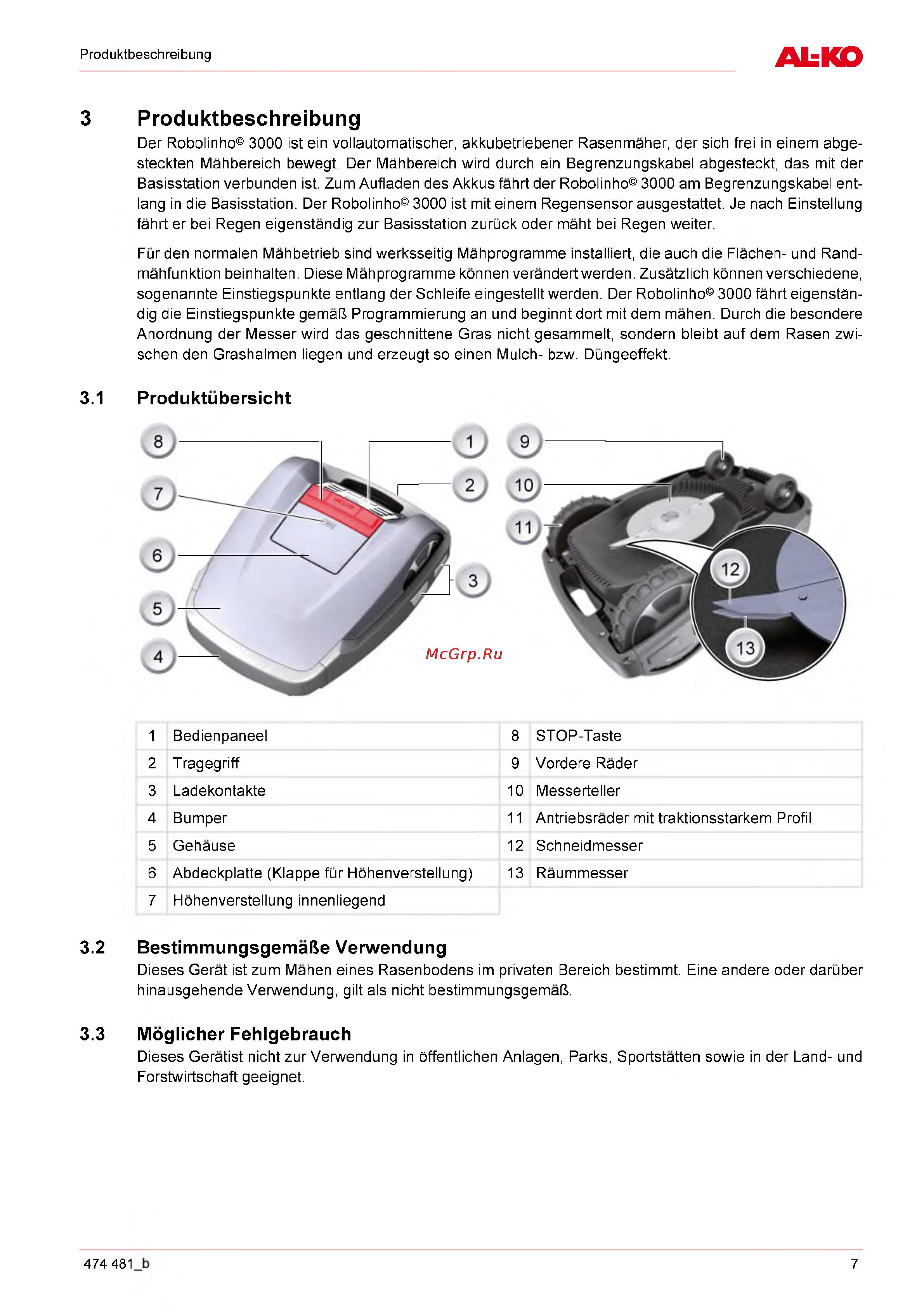

![Al-Ko Robolinho 3000 [7/88] Produktbeschreibung](/views2/1098162/page7/bg7.png)
Produktbeschreibung
ALKO
3
3.1
3.2
3.3
474 481
Produktbeschreibung
Der Robolinho© 3000 ist ein vollautomatischer, akkubetriebener Rasenmaher, der sich frei in einem abge-
steckten Mahbereich bewegt. Der Mahbereich wird durch ein Begrenzungskabel abgesteckt, das mit der
Basisstation verbunden ist. Zum Aufladen des Akkus fahrt der Robolinho© 3000 am Begrenzungskabel ent-
lang in die Basisstation. Der Robolinho© 3000 ist mit einem Regensensor ausgestattet. Je nach Einstellung
fahrt er bei Regen eigenstandig zur Basisstation zuruck oder maht bei Regen weiter.
Fur den normalen Mahbetrieb sind werksseitig Mahprogramme installiert, die auch die Flachen- und Rand-
mahfunktion beinhalten. Diese Mahprogramme konnen verandert werden. Zusatzlich konnen verschiedene,
sogenannte Einstiegspunkte entlang der Schleife eingestellt werden. Der Robolinho© 3000 fahrt eigenstan
dig die Einstiegspunkte gemaG Programmierung an und beginnt dort mit dem mahen. Durch die besondere
Anordnung der Messer wird das geschnittene Gras nicht gesammelt, sondern bleibt auf dem Rasen zwi-
schen den Grashalmen liegen und erzeugt so einen Mulch- bzw. Dungeeffekt.
P rod uktubersicht
1 Bedienpaneel 8
2 Tragegriff 9
3 Ladekontakte 10
4 Bumper 11
5 Gehause 12
6 Abdeckplatte (Klappe fur Hohenverstellung) 13
7 Hohenverstellung innenliegend
Bestim m ungsgem a&e Verw endung
Dieses Gerat ist zum Mahen eines Rasenbodens im privaten Bereich bestimmt. Eine andere oder daruber
hinausgehende Verwendung, gilt als nicht bestimmungsgemaG.
M oglicher Fehlgebrauch
Dieses Geratist nicht zur Verwendung in offentlichen Anlagen, Parks, Sportstatten sowie in der Land- und
Forstwirtschaft geeignet.
STOP-Taste
Vordere Rader
Messerteller
Antriebsrader mit traktionsstarkem Profil
Schneidmesser
Raummesser
7
