99

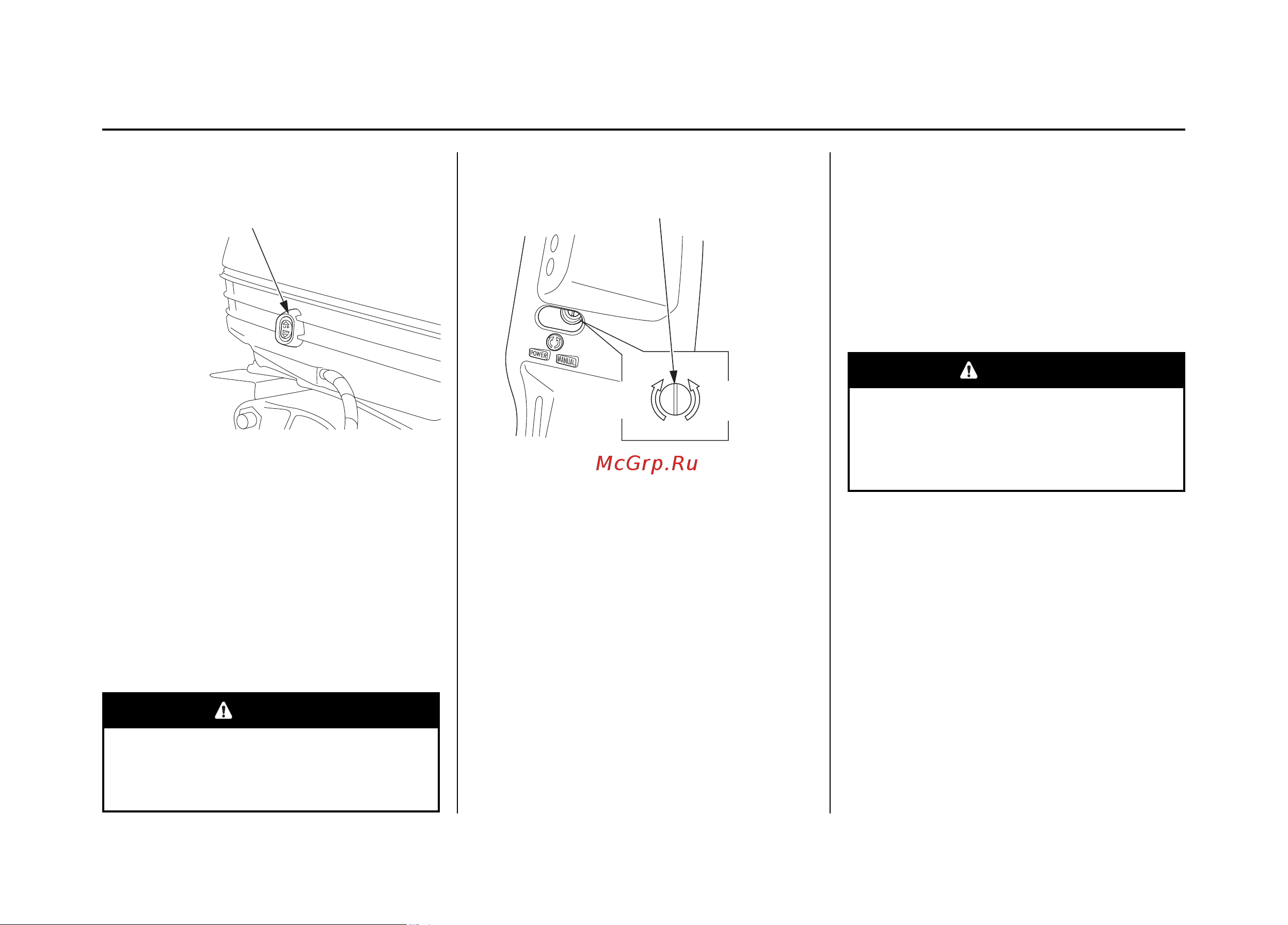

Кнопка сервопривода подъема мотора
из воды
Если вы находитесь на удалении от поста
дистанционного управления и не можете
воспользоваться органами управления, рас-
положенными на нем, то поднять подвесной
мотор можно при помощи органа управле-
ния системы подъема подвесного мотора,
который находится сбоку на подвесном
моторе. Процесс управления подъемом
мотора при помощи этой системы аналоги-
чен подъему мотора при помощи органов
управления, расположенных на посту дис-
танционного управления.
ВНИМАНИЕ
Рекомендуем не пользоваться кнопкой
сервопривода подъема мотора из воды,
расположенной на кожухе двигателя, во
время движения судна.
Клапан отключения сервопривода
Если сервопривод механизма регулировки
наклона/подъема мотора из воды не функ-
ционирует (например, из-за разряженной
аккумуляторной батареи или неисправного
электродвигателя сервопривода), то под-
весной мотор можно поднять или опустить
вручную. Для этого необходимо отключить
сервопривод.
Для подъема подвесного мотора вручную
отверните с помощью отвертки клапан от-
ключения сервопривода на один-два оборота
(против часовой стрелки). Клапан располо-
жен под транцевым кронштейном.
Перед началом выполнения этой операции
убедитесь, что под мотором никого нет,
так как, поднятый мотор при ослаблении
клапана отключения сервопривода резко
опустится.
После подъема или опускания подвесного
мотора вручную необходимо закрыть кла-
пан, для того чтобы зафиксировать подвес-
ной мотор.
ВНИМАНИЕ
Перед началом эксплуатации подвесного
мотора плотно затяните клапан отклю-
чения сервопривода. В противном случае
мотор может подняться при движении в
режиме реверса.
ЭКСПЛУАТАЦИЯ
КНОПКА СЕРВОПРИВОДА ПОДЪЕМА
МОТОРА ИЗ ВОДЫ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
ВКЛЮЧЕНИЕ
СЕРВОПРИВОДА
(ЗАТЯНУТЬ)
ОТКЛЮЧЕНИЕ
СЕРВОПРИВОДА
(ОТПУСТИТЬ)
