22

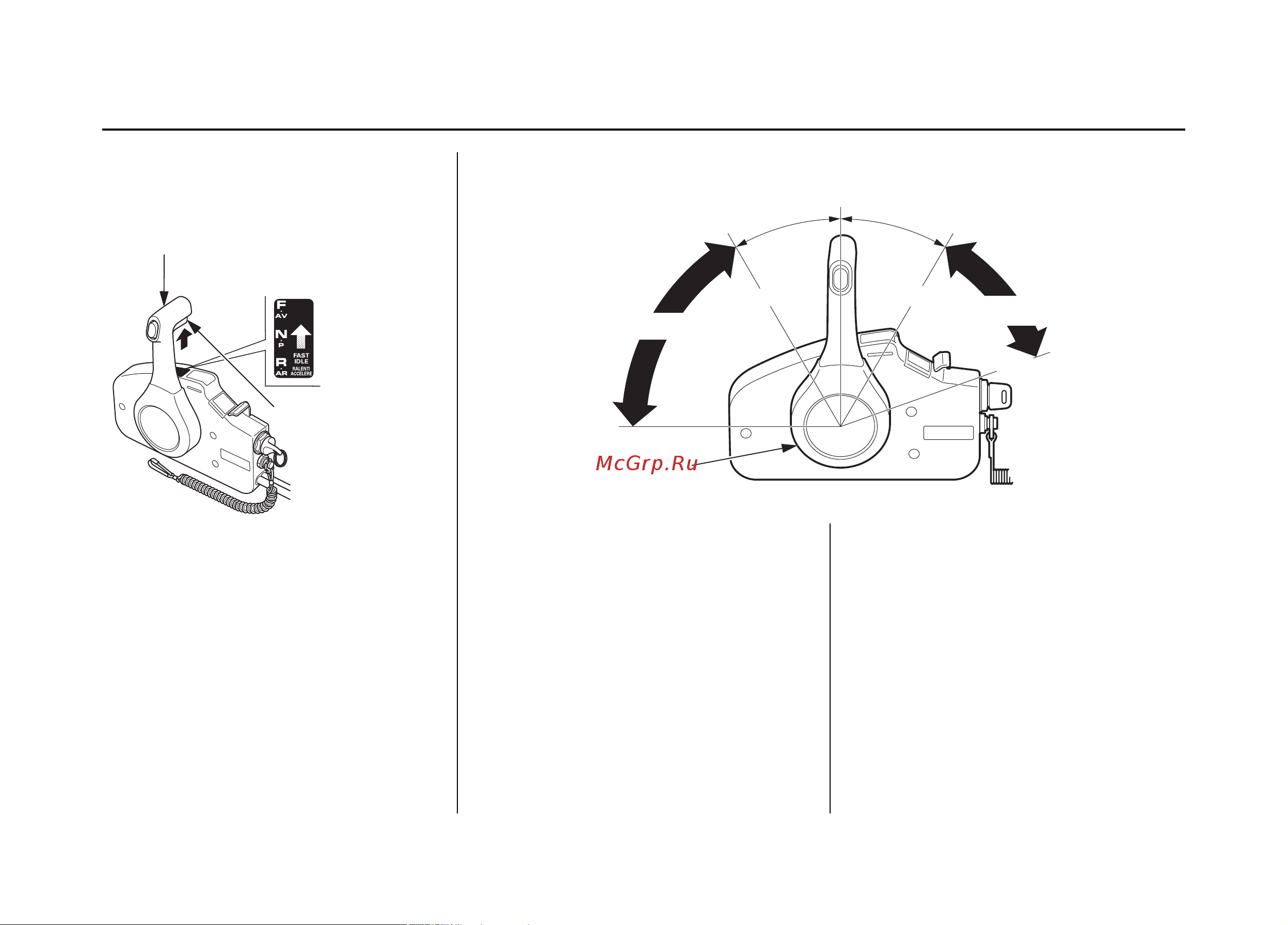

Рычаг дистанционного управления (Тип R1)
Рычаг дистанционного управления предна-
значен для переключения передач переднего
хода, реверса и нейтрали и управления
частотой вращения коленчатого вала двига-
теля.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение ПЕ-
РЕДНИЙ ХОД (примерно на угол 20° вперед
от нейтрального положения) включается
передача переднего хода. При дальнейшем
перемещении рычага в том же направлении
происходит увеличение угла открытия дрос-
сельной заслонки и увеличение скорости
движения судна.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
РЕВЕРС:
При перемещении рычага в положение
РЕВЕРС (примерно на угол 20° назад от ней-
трального положения) включается реверс.
При дальнейшем перемещении рычага в том
же направлении происходит увеличение угла
открытия дроссельной заслонки и увеличе-
ние скорости движения судна.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
РЕВЕРС
32
о
32
о
ОТКРЫТИЕ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
МАКСИМУМ
МАКСИМУМ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ПЕРЕКЛЮ-
ЧЕНИЕ
ПЕРЕКЛЮ-
ЧЕНИЕ
МИНИМУМ
МИНИМУМ
ПЕРЕДНИЙ
ХОД
НЕЙТРАЛЬ
РЕВЕРС
КНОПКА ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
