100
Регулировка триммера
Триммер предназначен для компенсации
неуравновешенного момента, который
обусловлен вращением гребного винта или
крутящим моментом гребного винта. Если
при повороте судна на высокой скорости
усилия, прилагаемые к штурвалу или румпе-
лю, несимметричны при повороте налево и
направо, то необходимо установить триммер
таким образом, чтобы усилия на штурвале
или румпеле при повороте в любую сторону
были одинаковы.
Равномерно распределите грузы по длине и
ширине судна и двигайтесь прямо, полно-
стью открыв дроссельную заслонку. Слегка
покачайте штурвал или румпель влево и
вправо, чтобы оценить симметричность
усилий на нем.
Если для поворота влево требуется при-
ложить меньшее усилие, чем при повороте
вправо:

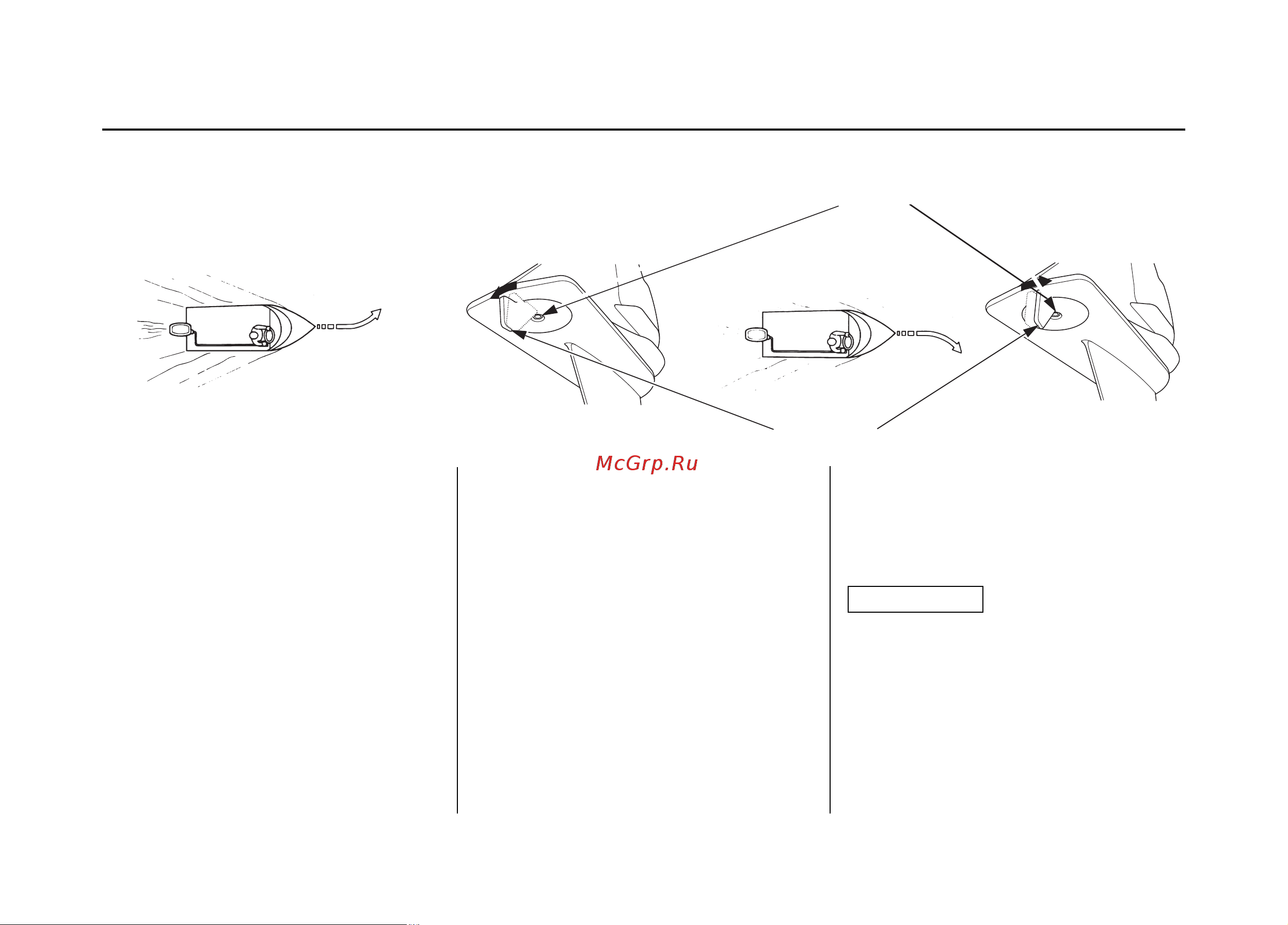

Отпустите болт триммера и поверните его,
так чтобы его задняя кромка сместилась
влево. Затяните болт.
Если для поворота вправо требуется при-
ложить меньшее усилие, чем при повороте
влево:
Ослабьте болт триммера и поверните его, так
чтобы его задняя кромка сместилась вправо.
Затяните болт.
После поворота триммера на небольшой
угол закрепите его и проверьте регулировку
на ходу. Неправильная установка триммера
может значительно ухудшить управляемость
судна.
ПРИМЕЧАНИЕ
Окраска анодов или нанесение на них другого
защитного покрытия приведет к коррозионным
повреждениям подвесного мотора.
ЭКСПЛУАТАЦИЯ
ВЛЕВО
ТРИММЕР
ВПРАВО
БОЛТ
