42

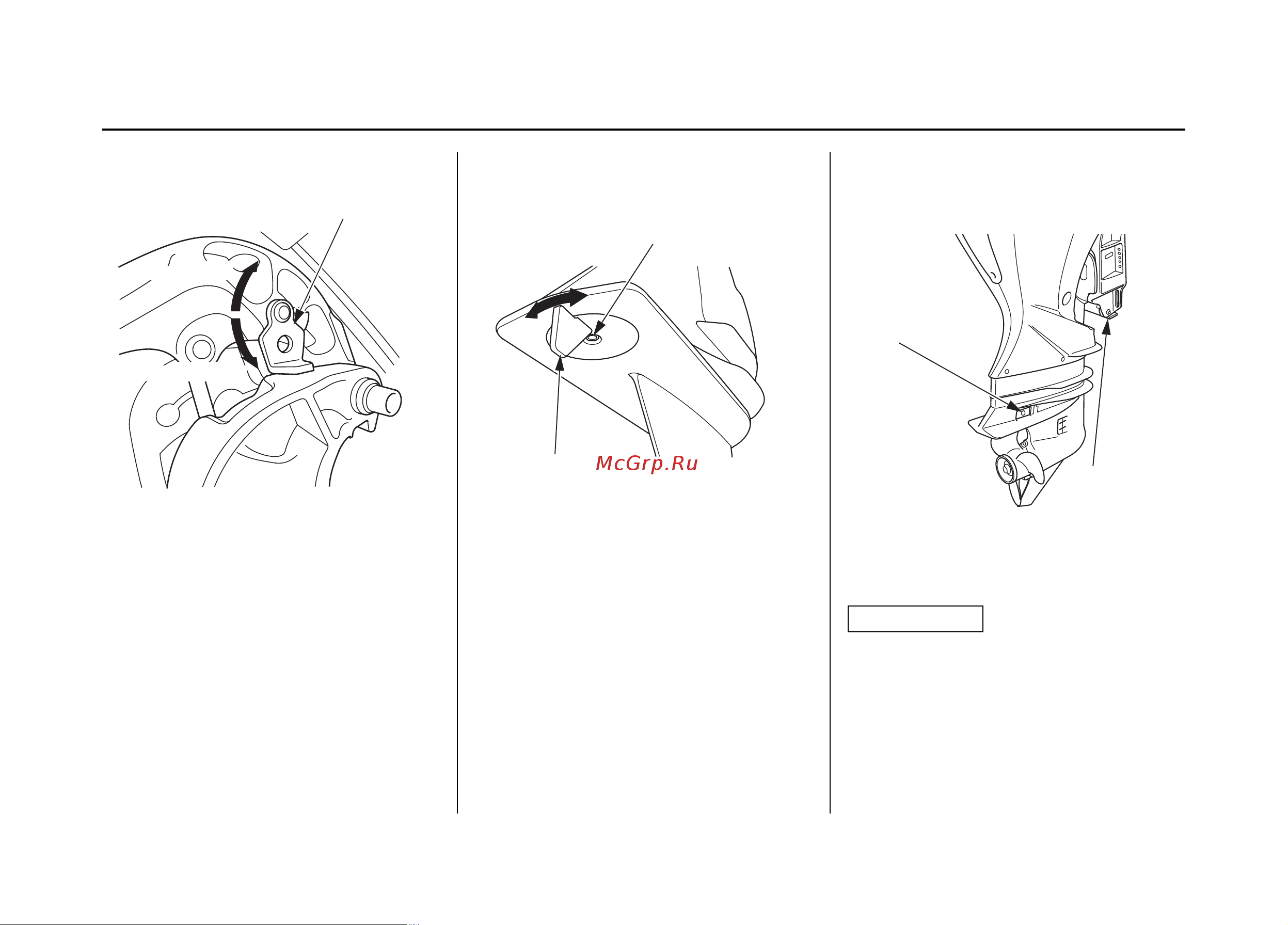

Фиксатор мотора в поднятом положении
При длительной стоянке судна у причала
или на якоре зафиксируйте подвесной мотор
в поднятом положении с помощью рычага.
Поднимите подвесной мотор до упора и по-
верните рычаг.
Триммер
Если на максимальной скорости движения
штурвал или румпель тянет в сторону, от-
регулируйте положение триммера так, чтобы
судно шло прямым курсом.
Отпустите крепежный болт и поверните перо
триммера влево или вправо, чтобы избавить-
ся от увода.
Анод противокоррозионной защиты
Разрушающийся материал анодов обе-
спечивает противокоррозионную защиту
подвесного мотора.
ПРИМЕЧАНИЕ
Не окрашивайте анод. Слой краски снизит
эффективность анода противокоррозионной
защиты, что приведет к окислению и корро-
зионным повреждениям деталей подвесного
мотора.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ФИКСАТОР МОТОРА В
ПОДНЯТОМ ПОЛОЖЕНИИ
FREE (ослабить)
LOCK (зафиксировать)
ТРИММЕР
БОЛТ
АНОД (на каждой
стороне)
АНОД (транцевый
кронштейн)
