56

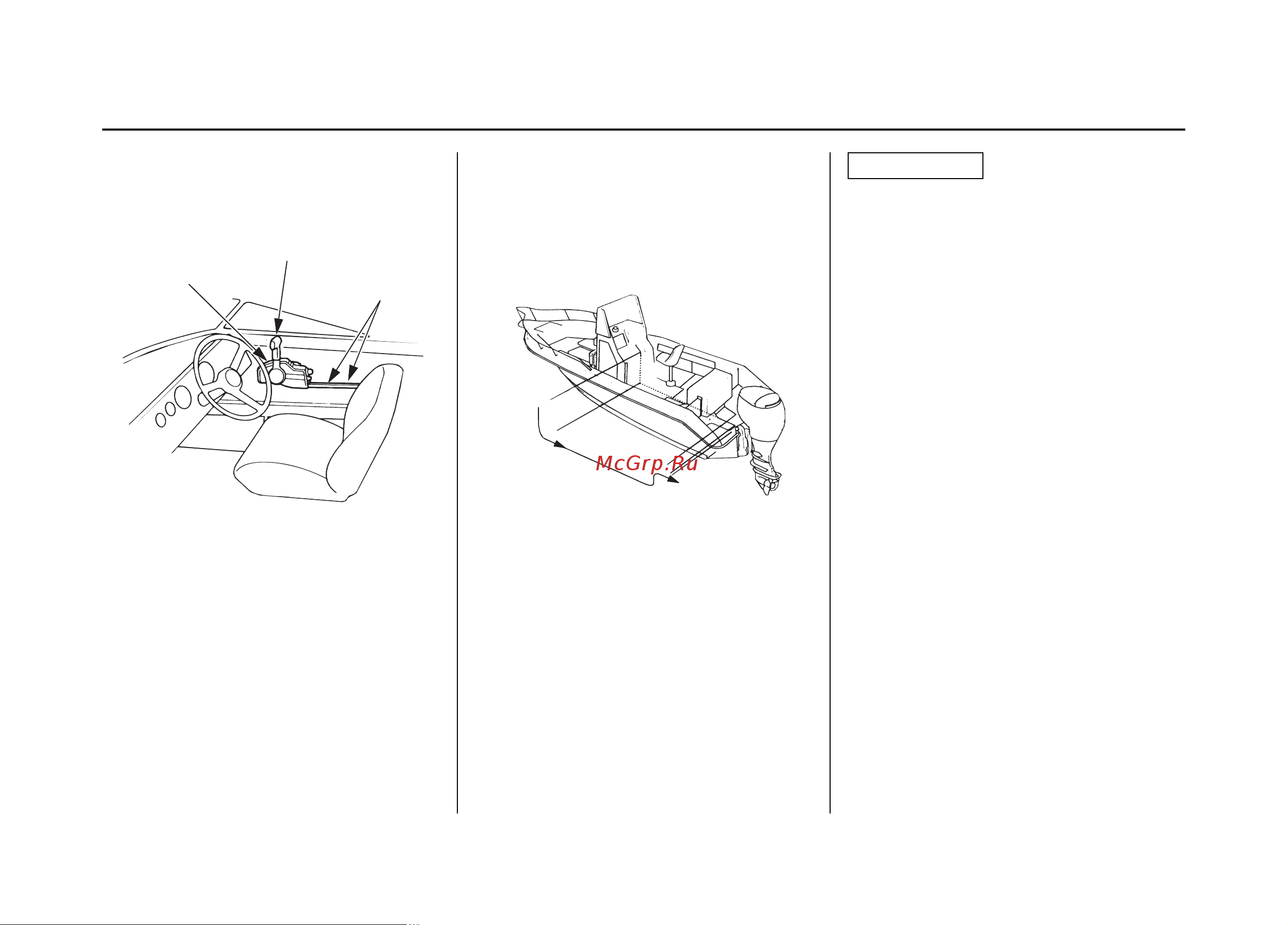

<Расположение пульта дистанционного
управления>
Пульт дистанционного управления следует
установить так, чтобы судоводителю было
удобно управлять рычагом и пользоваться
выключателями. Тросовое управление:
Убедитесь в отсутствии препятствий на пути
прокладки троса пульта управления.
К расположению пультов управления типа
D1, D2, R2 и R3 предъявляются аналогичные
требования.
<Длина троса дистанционного управления>
(тросовое управление)
Измерьте расстояние от пульта управления
до подвесного мотора по маршруту проклад-
ки троса дистанционного управления.
Рекомендуется использовать трос, длина
которого превышает измеренное значение
на 300 - 450 мм.
Проложите трос по предварительно на-
меченному маршруту и убедитесь в том, что
трос имеет достаточную длину.
Присоедините трос к двигателю и убедитесь
в отсутствии переломов, изгибов малого
радиуса и сильного натяжения троса, а также
в отсутствии помех перемещению троса при
управлении рычагом.
ПРИМЕЧАНИЕ
Минимально допустимый радиус изгиба троса
пульта управления составляет 150 мм. Если
проложить трос с меньшим радиусом изгиба,
то это приведет к сокращению срока службы
тросового привода и отрицательно скажется на
функционировании рычага управления.
УСТАНОВКА
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОС
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(тросовое управление)
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
