52

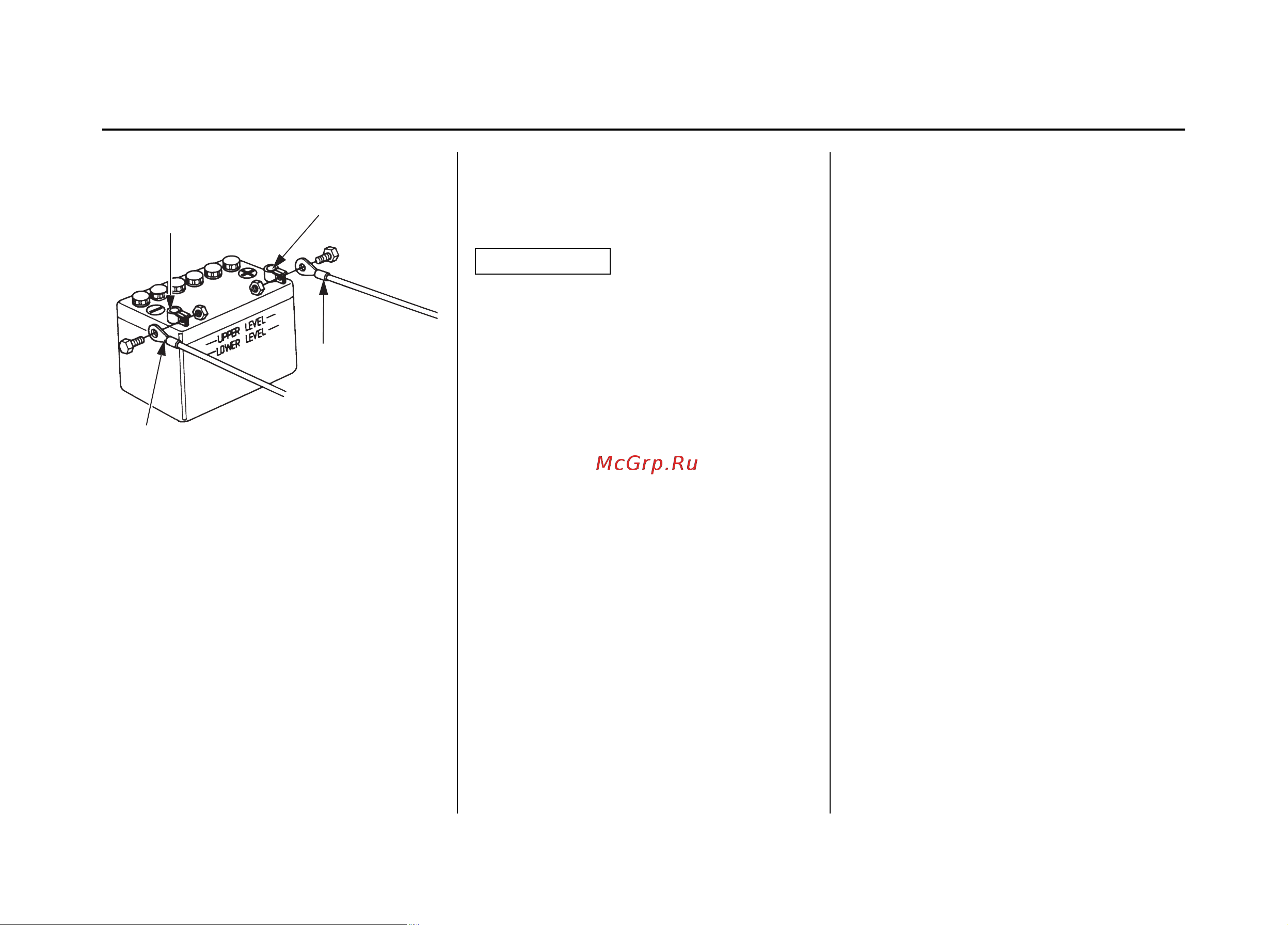

Подключение проводов к аккумуляторной
батарее:
Присоедините провод с красным 1.
защитным кожухом клеммы к «по-
ложительному» (+) полюсному выводу
аккумуляторной батареи.
Присоедините провод с черной защит-2.
ным кожухом клеммы к «отрицательно-
му» (—) полюсному выводу аккумуля-
торной батареи.
ПАМЯТКА
Если на судне установлено несколько под-
весных моторов, подключите аккумулятор-
ную батарею к каждому мотору.
ПРИМЕЧАНИЕ
Обратите внимание, что сначала •
присоединяется провод к
«положительному» ( + ) полюсному выводу
батареи. При отключении аккумуляторной
батареи отсоедините сначала провод
от «отрицательного» (-), а затем от
«положительного» (+) полюсного вывода
батареи.
Ненадежное крепление клемм проводов
•
на полюсных выводах аккумуляторной
батареи может привести к нарушению
нормальной работы стартера.
Не перепутайте полярность при
•
подключении проводов к аккумуляторной
батарее. В противном случае выйдет из
строя система зарядки.
Не отсоединяйте провода от
•
аккумуляторной батареи при работающем
двигателе. Отсоединение проводов во время
работы двигателя приведет к повреждению
электрической системы подвесного мотора.
Запрещается размещать топливный бак
•
вблизи аккумуляторной батареи.
УСТАНОВКА
ЧЕРНЫЙ
(+) «ПОЛОЖИТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
(-) «ОТРИЦАТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
КРАСНЫЙ
