55

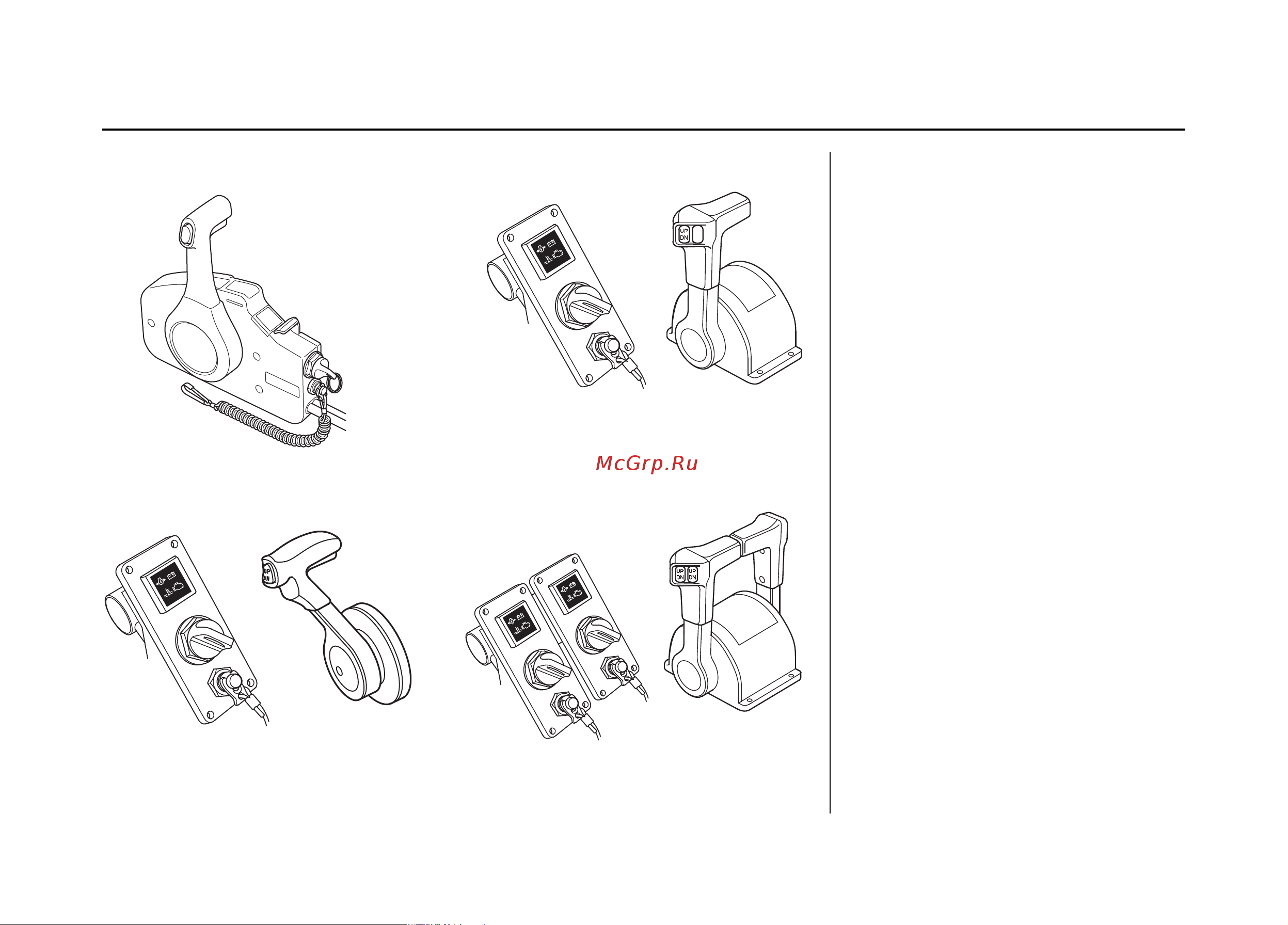

Тросовое управление:
УСТАНОВКА
ПУЛЬТ БОКОВОГО РАСПОЛОЖЕНИЯ
ПУЛЬТ ВРЕЗНОГО ТИПА И ПАНЕЛЬ
УПРАВЛЕНИЯ
ПУЛЬТ ВЕРХНЕГО РАСПОЛОЖЕНИЯ
(ДЛЯ ОДНОМОТОРНОЙ СИЛОВОЙ УСТАНОВКИ)
И ПАНЕЛЬ УПРАВЛЕНИЯ
ПУЛЬТ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ПАНЕЛЬ
УПРАВЛЕНИЯ
(ДЛЯ ДВУХМОТОРНОЙ СИЛОВОЙ УСТАНОВКИ)
