26

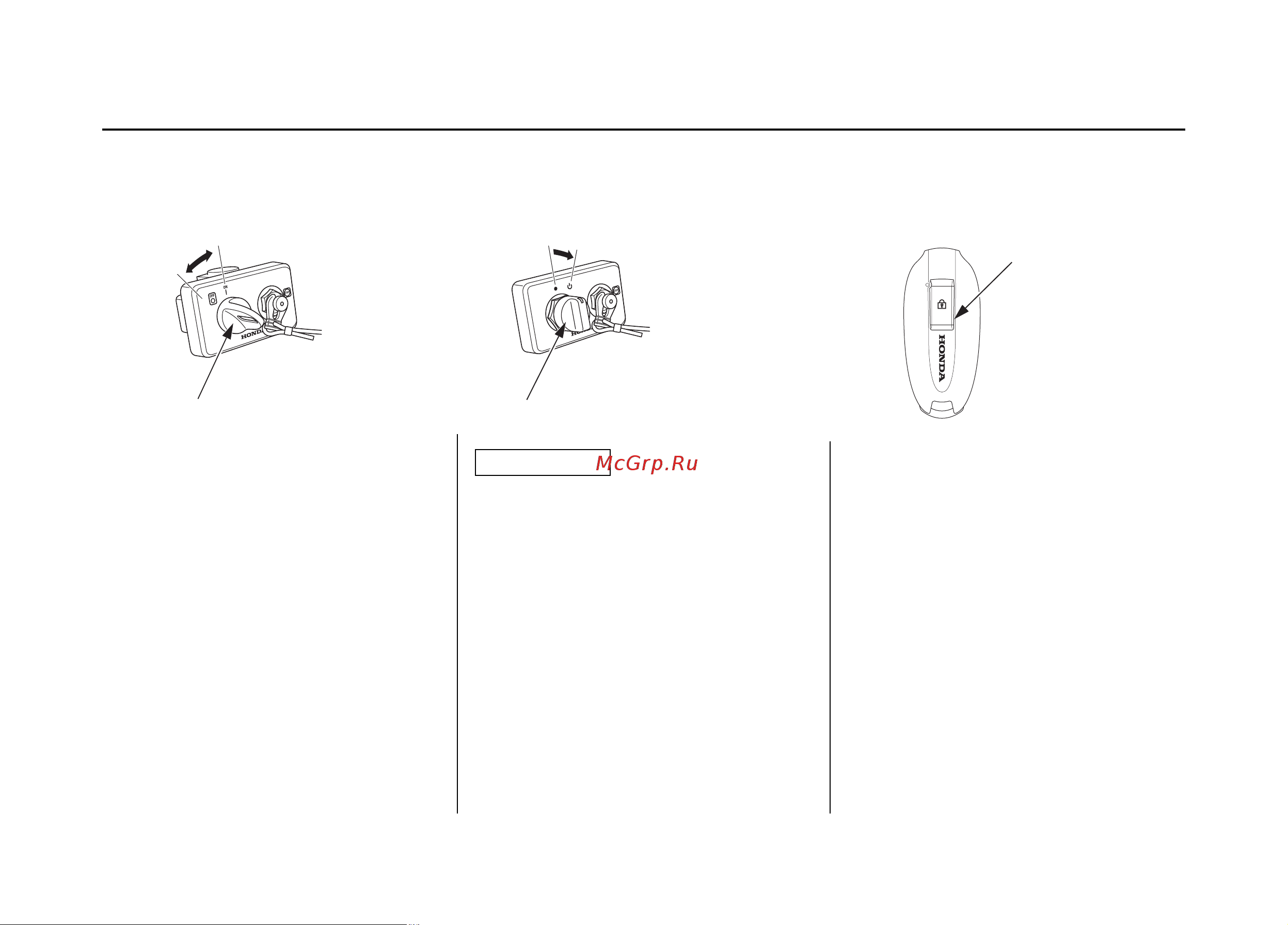

Выключатель питания
(с механическим ключом)
Данный пульт дистанционного управления
оснащен выключателем питания. Он рас-
положен на панели замка зажигания.
Положения ключа (с механическим клю-
чом):
ON (ВКЛ): для работы двигателя
после пуска.
OFF (ВЫКЛ): для остановки двигателя
(зажигание выключено).
В случае выключателя питания с клю-
чом Honda Smart Key включение питания
осуществляется поворотом выключателя
вправо. Если питание выключено, при пово-
роте выключателя вправо оно включается. И
наоборот, если питание включено, при пово-
роте выключателя вправо оно выключается.
Выключатель питания
(с ключом Honda Smart Key)
ПРИМЕЧАНИЕ
Не оставляйте выключатель питания в по-
ложении ON (ВКЛ) при неработающем двига-
теле. Это приведет к разряду аккумуляторной
батареи.
ПАМЯТКА
В случае выключателя питания с ключом
Honda Smart Key питание не будет выключе-
но, пока ключ Honda Smart Key не пройдет
аутентификацию.
Выключение питания на работающем двига-
теле также будет невозможным.
Ключ Honda Smart Key
Используйте ключ Honda Smart Key для
аутентификации пульта дистанционного
управления.
Ключ Honda Smart Key работает с иммоби-
лайзером. Иммобилайзер помогает защитить
судно от угона.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КНОПКА ФИКСАТОРА
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
ON
(ВКЛ)
ON
(ВКЛ)
OFF
(ВЫКЛ)
