106
<Ограничитель максимальных оборотов
двигателя>
Данный подвесной мотор оснащен ограни-
чителем максимальных оборотов двигателя,
который срабатывает при увеличении оборо-
тов коленчатого вала двигателя свыше допу-
стимого предела. Ограничитель максималь-
ных оборотов двигателя может включаться
при движении с постоянной скоростью, при
подъеме подвесного мотора, а также в случае
попадания воздуха в область работы гребно-
го винта при резком повороте судна.
При срабатывании ограничителя макси-
мальных оборотов двигателя выполните
следующее:
1. Немедленно уменьшите частоту
вращения коленчатого вала и проверьте
угол наклона подвесного мотора.
2. Если угол подвесного мотора находится в
рабочем диапазоне, остановите двигатель,
проверьте состояние подвесного мотора,
проверьте направление вращения
гребного винта и отсутствие повреждений
гребного винта.
Устраните обнаруженные неисправности,
при необходимости обратитесь к
официальному дилеру компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.

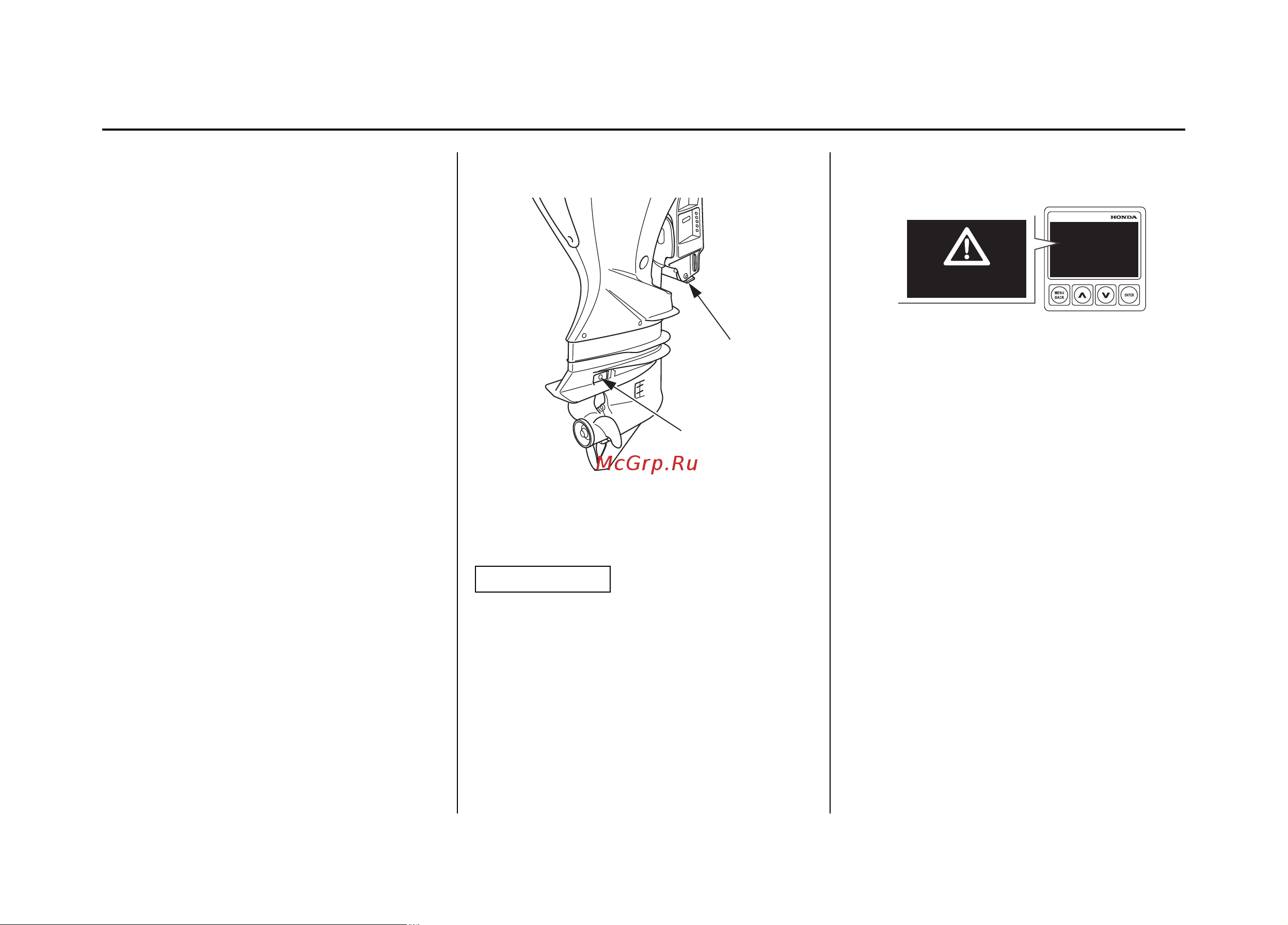

<Анод противокоррозионной защиты>
Разрушающийся материал анодов обе-
спечивает противокоррозионную защиту
подвесного мотора.
ПРИМЕЧАНИЕ
Окраска анодов или нанесение на них другого
защитного покрытия приведет к коррозионным
повреждениям подвесного мотора.
В каналах системы охлаждения, выполнен-
ных в блоке цилиндров, также установлено
4 небольших анода противокоррозионной
защиты.
<Снижение мощности>
Данный подвесной мотор оборудован систе-
мой снижения мощности, которая активиру-
ется в случае серьезных проблем с мотором.
Система снижения мощности ограничивает
максимальную частоту вращения коленча-
того вала двигателя для его защиты, пока не
будет устранена неисправность.
В случае неисправности одной или обе-
их цепей датчика пульта дистанционного
управления система снижения мощности не
способна ограничить максимальную частоту
вращения коленчатого вала двигателя.
ЭКСПЛУАТАЦИЯ
АНОД
(транцевый кронштейн)
АНОД
(на каждой стороне)
