40

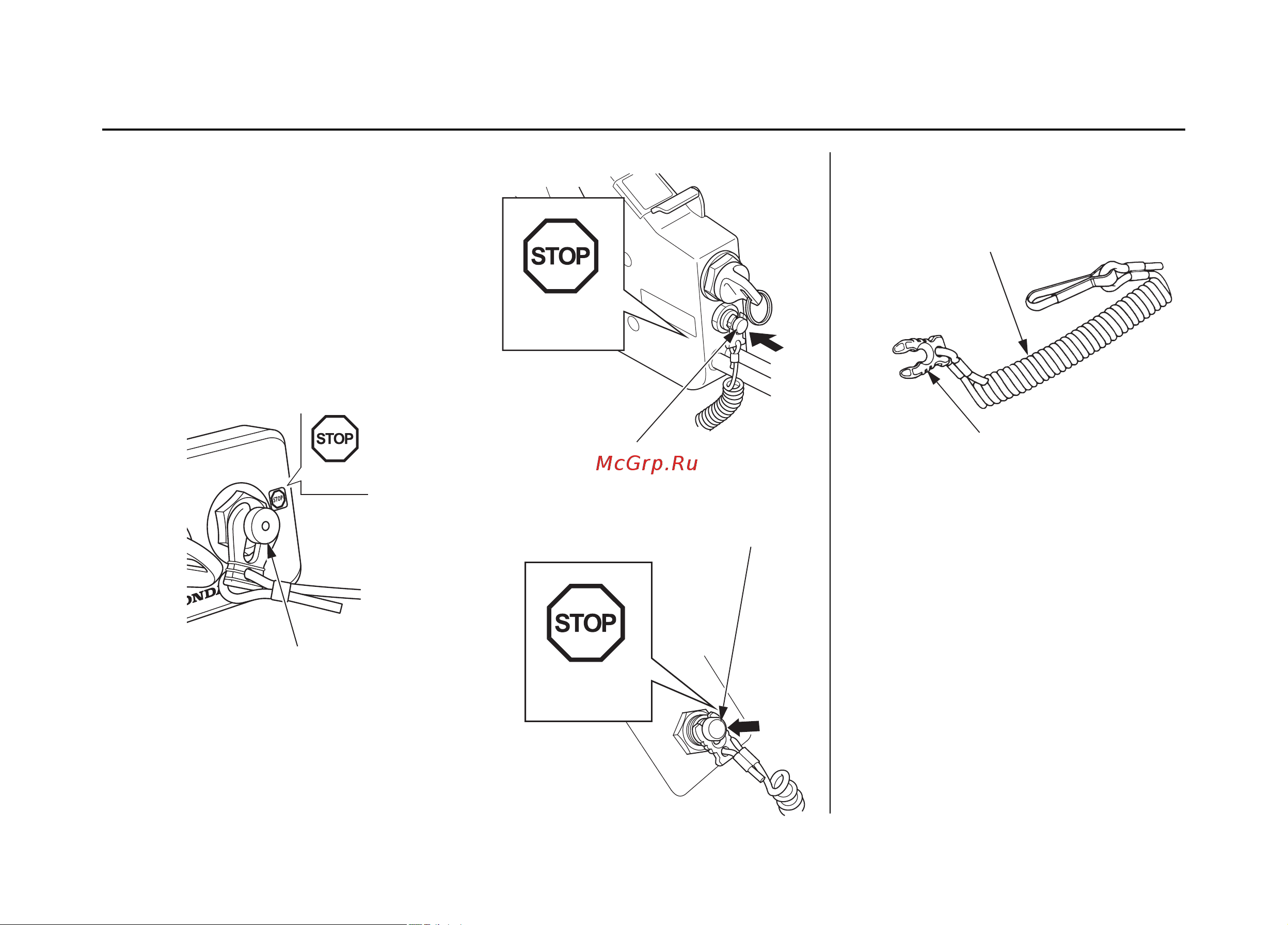

Аварийный выключатель двигателя
Линь аварийного выключателя двигателя
предназначен для экстренной остановки
двигателя при падении судоводителя за борт
или в случае потери управления судном.
(Тип D1, D2)
(Тип R1)
(Тип R2 и R3)
Аварийный линь/Скоба
Скоба должна быть вставлена под кноп-
ку аварийного выключателя двигателя. В
противном случае пуск двигателя будет
невозможен. При снятии скобы с аварий-
ного выключателя двигатель автоматически
останавливается.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
ОСТАНОВКА
ОСТАНОВКА
ОСТАНОВКА
