76
ПРИМЕЧАНИЕ
Если двигатель не прогрет до нормальной ра-
бочей температуры, то при попытке увеличить
частоту вращения коленчатого вала может
включиться зуммер и сигнализатор перегрева
двигателя. При этом обороты двигателя авто-
матически уменьшатся.
ПАМЯТКА
Перед отходом от причала проверьте функ-
ционирование аварийного выключателя
двигателя.
(Тип R2 и R3)
ПРЕДУПРЕЖДЕНИЕ
Отработавшие газы содержат ядовитую
окись углерода, попадание в организм ко-
торой может привести к потере сознания и
даже смерти. Не запускайте двигатель в за-
крытом помещении или другом замкнутом
пространстве.
ПРИМЕЧАНИЕ
Во избежание выхода двигателя из строя из-за
перегрева не запускайте двигатель, если греб-
ной винт находится в воздухе и не погружен в
воду.
ПАМЯТКА
В случае двухмоторной силовой установ-
ки все указанные ниже операции следует
выполнить как на левом, так и на правом
подвесном моторе.
1. Вставьте скобу, расположенную на конце
аварийного линя, под кнопку аварийного
выключателя двигателя. Другой конец
аварийного линя следует надежно
зафиксировать на запястье судоводителя.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет надежно
прикреплен к руке, то при падении судово-
дителя за борт неуправляемое судно может
серьезно травмировать как его самого, так
и пассажиров. Кроме того, могут постра-
дать находящиеся поблизости люди. Перед
пуском двигателя следует надлежащим
образом закрепить аварийный линь.

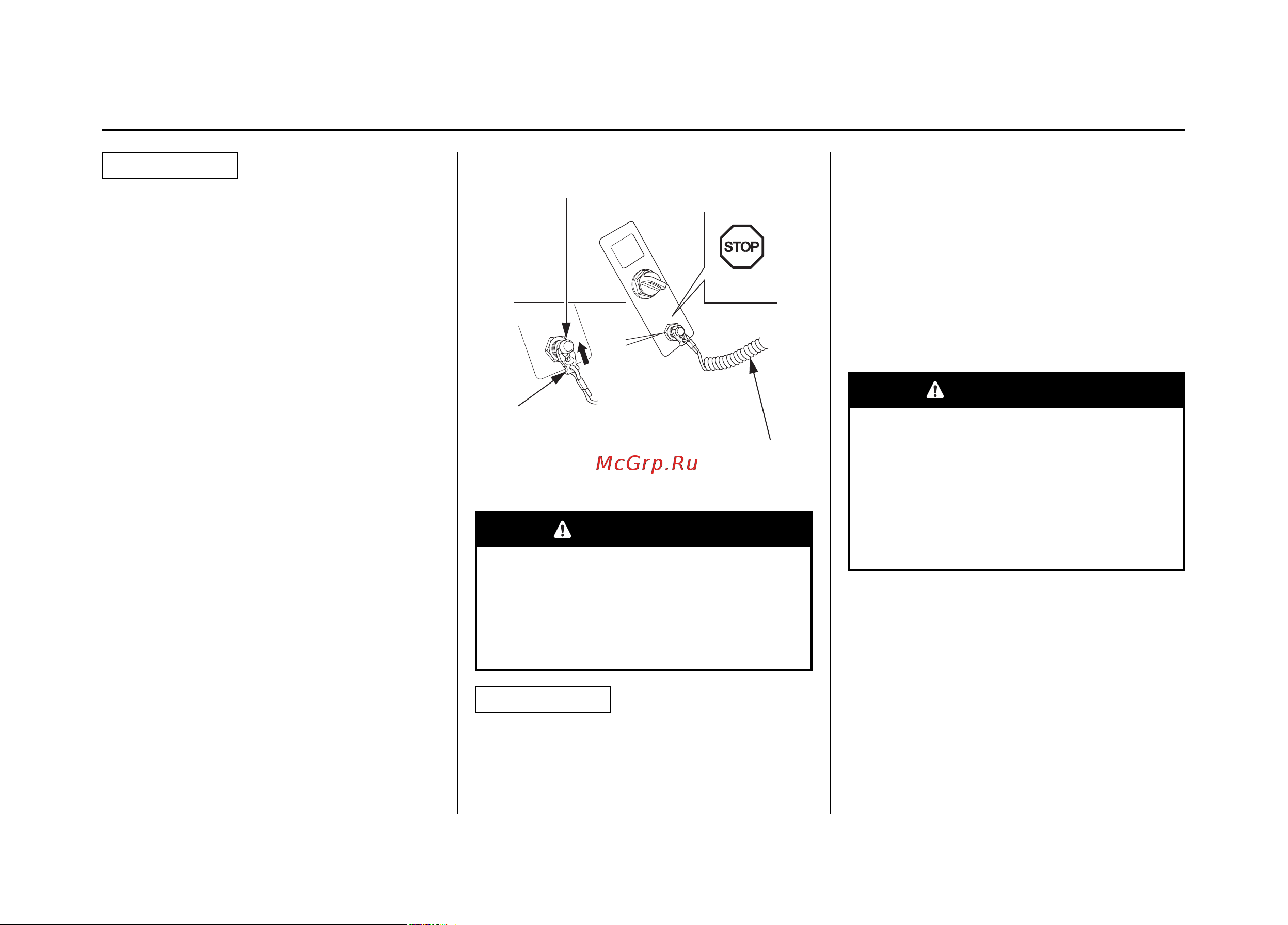

ПУСК ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ОСТАНОВКА
