29
<Режим троллинга>
При работе в режиме троллинга обороты
двигателя регулируются нажатием кнопок
[-] и [+].
Переход в режим троллинга осуществляется
нажатием и удерживанием кнопки [+] при
полностью закрытой дроссельной заслонке.
ФУНКЦИОНАЛЬНЫЕ КНОПКИ
(Тип D2)
Функциональные кнопки используются в
режиме отключения редуктора, в режиме
троллинга, в режиме использования одного
рычага и в режиме выбора станции.
<Режим отключения редуктора>
Режим отключения редуктора (режим повы-
шения оборотов холостого хода) необходим
только для запуска подвесных моторов с кар-
бюраторными двигателями. Модели лодоч-
ных подвесных моторов BF175D, BF200D,
BF225D и BF250D оснащены системой
впрыска топлива, что позволяет исключить
использование системы отключения редук-
тора во время пуска двигателя.
После запуска двигателя при температуре
окружающего воздуха ниже +5°C используй-
те режим отключения редуктора – это позво-
лит увеличить частоту вращения коленчатого
вала для более быстрого прогрева двигателя.

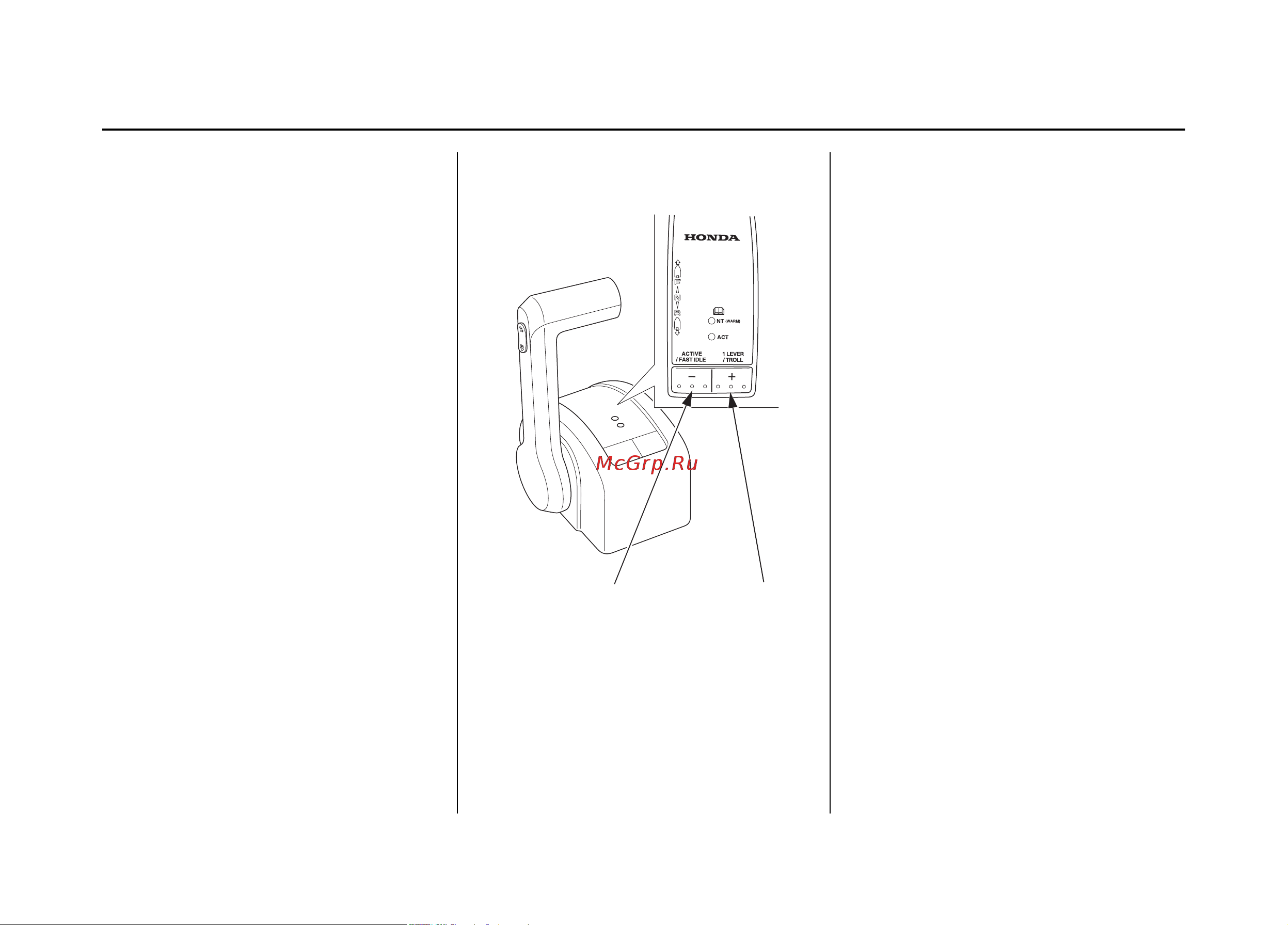

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КНОПКА [-] КНОПКА [+]
