79
ПРИМЕЧАНИЕ
Если водяная струя отсутствует или из кон-
трольного отверстия выходит пар, остановите
двигатель. Убедитесь в отсутствии посторон-
них предметов, загрязняющих водозаборники
системы водяного охлаждения. При необходи-
мости очистите водозаборники. Проверьте, не
загрязнено ли контрольное отверстие системы
охлаждения. Если водяная струя по-прежнему
не выходит из контрольного отверстия, об-
ратитесь к официальному дилеру Honda для
проверки подвесного мотора. До устранения
неисправности эксплуатация подвесного мото-
ра запрещается.
5. Проверьте состояние индикатора
давления масла: индикатор должен быть
включен.
Если индикатор выключен, остановите дви-
гатель и выполните следующие действия.
1) Проверьте уровень моторного масла (см.
стр. 60).
2) Если уровень моторного масла в норме,
а индикатор не включается, обратитесь
к официальному дилеру компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.
6. Прогрейте двигатель, соблюдая
следующие рекомендации: При
температуре окружающего воздуха выше
5°C дайте двигателю поработать на
холостом ходу в течение 2-3 минут.
При температуре окружающего воздуха
ниже 5°C прогревайте двигатель не
менее 5 минут при частоте вращения
коленчатого вала 2000 об/мин.
Если двигатель не прогрет до нормальной
рабочей температуры, он не сможет
развивать номинальную мощность.
ПУСК ДВИГАТЕЛЯ

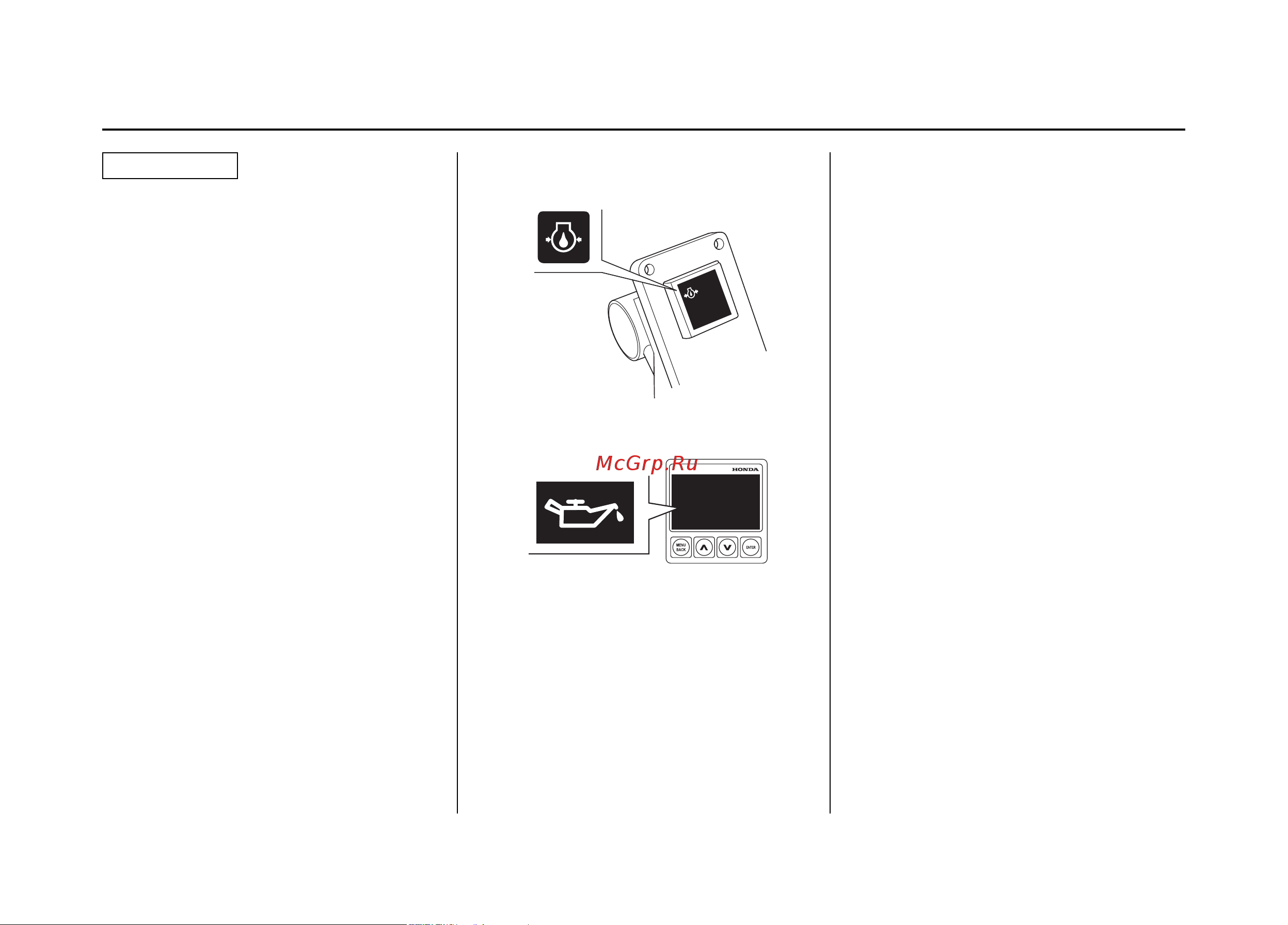

ИНДИКАТОР
ДАВЛЕНИЯ
МОТОРНОГО МАСЛА
ИСПРАВНОЕ СОСТОЯНИЕ:
НЕ ГОРИТ
НЕИСПРАВНОСТЬ: ГОРИТ
НЕИСПРАВНОСТЬ: ГОРИТ
ИСПРАВНОЕ СОСТОЯНИЕ:
НЕ ГОРИТ
