37

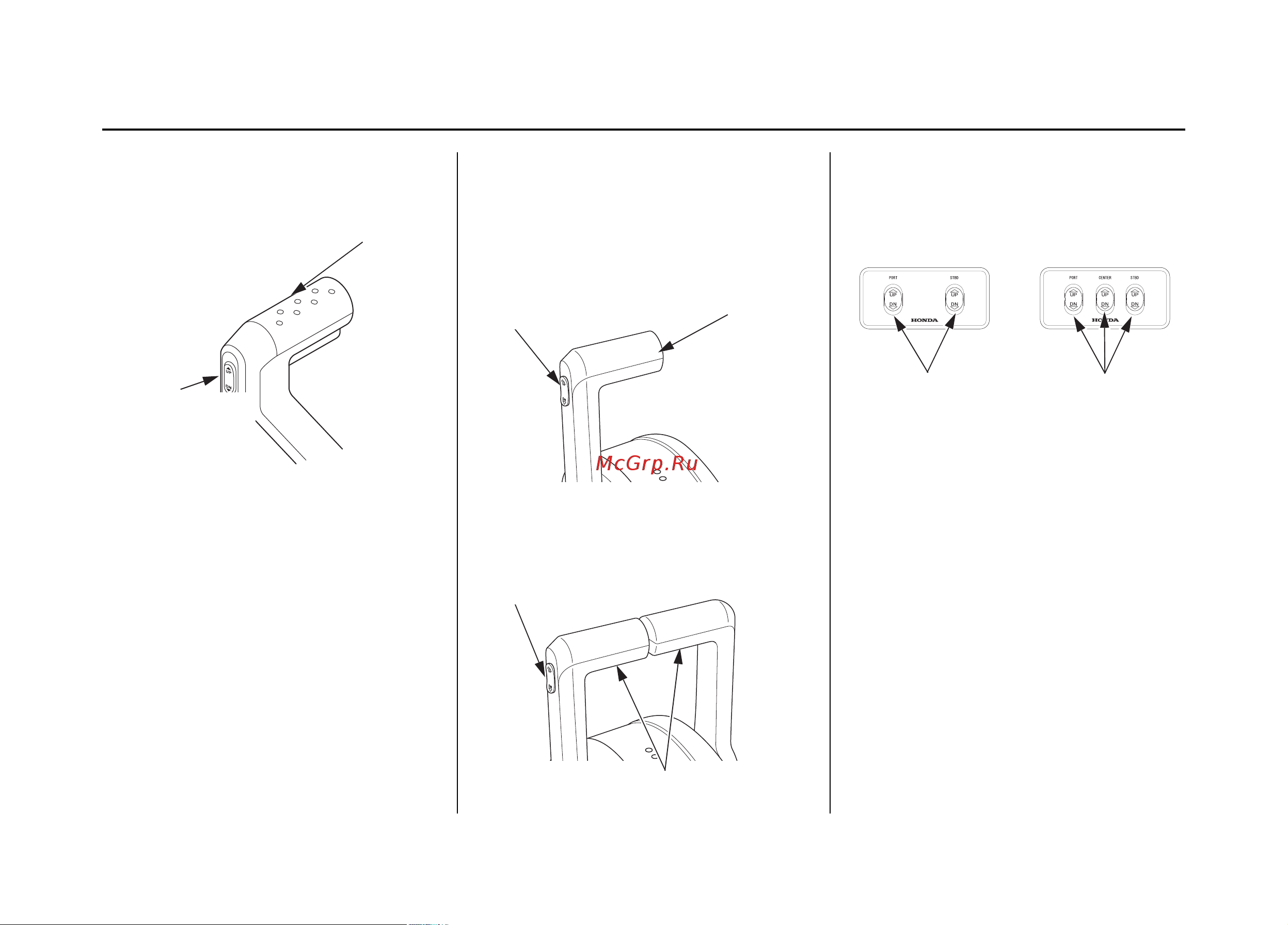

(Тип D1) (Тип D2)
ОДНОМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
ДВУХМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
ПАНЕЛЬ КНОПОК МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА
МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
ПАМЯТКА
В случае двух- или трехмоторной силовой
установки регулировка наклона/подъема
моторов из воды осуществляется синхронно
для всех подвесных моторов с помощью со-
ответствующей кнопки на рычаге дистанци-
онного управления. При этом угол наклона/
подъема каждого мотора из воды можно
отрегулировать индивидуально с помощью
соответствующих кнопок на панели.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРЕХМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
ДВУХМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
