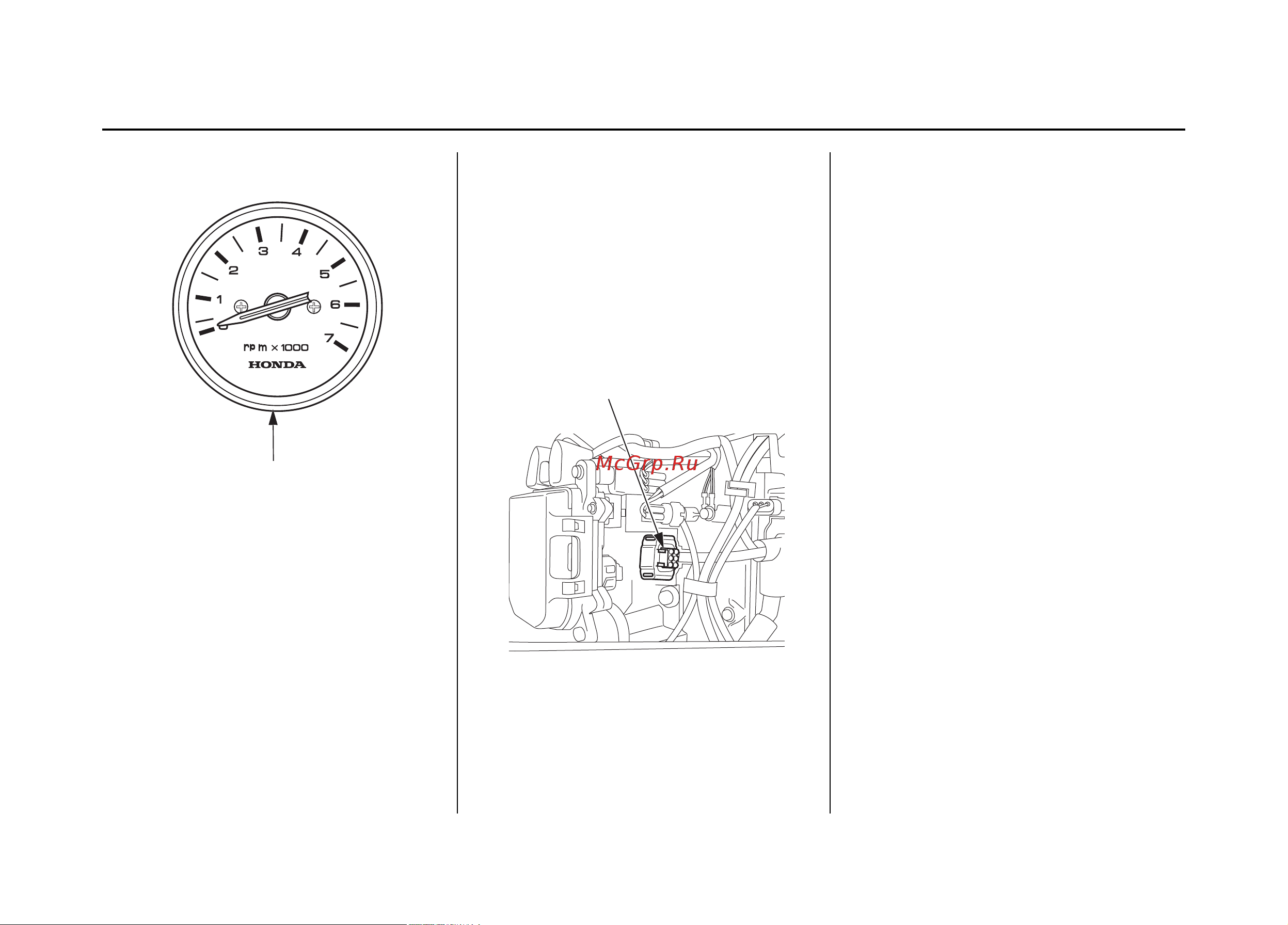

44
Тахометр (дополнительное оборудование)
Тахометр показывает частоту вращения
коленчатого вала двигателя в об/мин.
Диагностический разъем NMEA
Диагностический разъем NMEA2000 по-
зволяет получать информацию о частоте
вращения коленчатого вала двигателя,
расходе топлива и читать предупреждающие
сообщения с помощью штатной системы
NMEA2000 и приобретаемого дополнитель-
но интерфейсного кабеля. Обратитесь к
вашему дилеру за дополнительной инфор-
мацией.
Счетчик моточасов
Счетчик моточасов предназначен для из-
мерения наработки лодочного подвесного
мотора с момента последнего периодическо-
го технического обслуживания. При насту-
плении времени следующего технического
обслуживания двигатель подает об этом
сигнал системе NMEA2000, и на дисплее
устройства, совместимого с NMEA2000,
появляется уведомление о необходимости
проведения технического обслуживания.
После выполнения технического обслу-
живания счетчик моточасов необходимо
сбросить. Для этого необходимо выполнить
следующие операции:
Тип DBW:
1. Заглушите двигатель.
2. Переведите замок зажигания или
выключатель питания в положение ON
(ВКЛ).
3. Установите рычаг реверса в положение F
или R.
4. Вставьте и выньте скобу аварийного
выключателя двигателя 5 раз в течение 20
минут.
Однократно прозвучит зуммер, и
произойдет сброс счетчика моточасов.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ТАХОМЕТР
ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ NMEA
