92
68°
0°
0°
12°
– 4°
16°

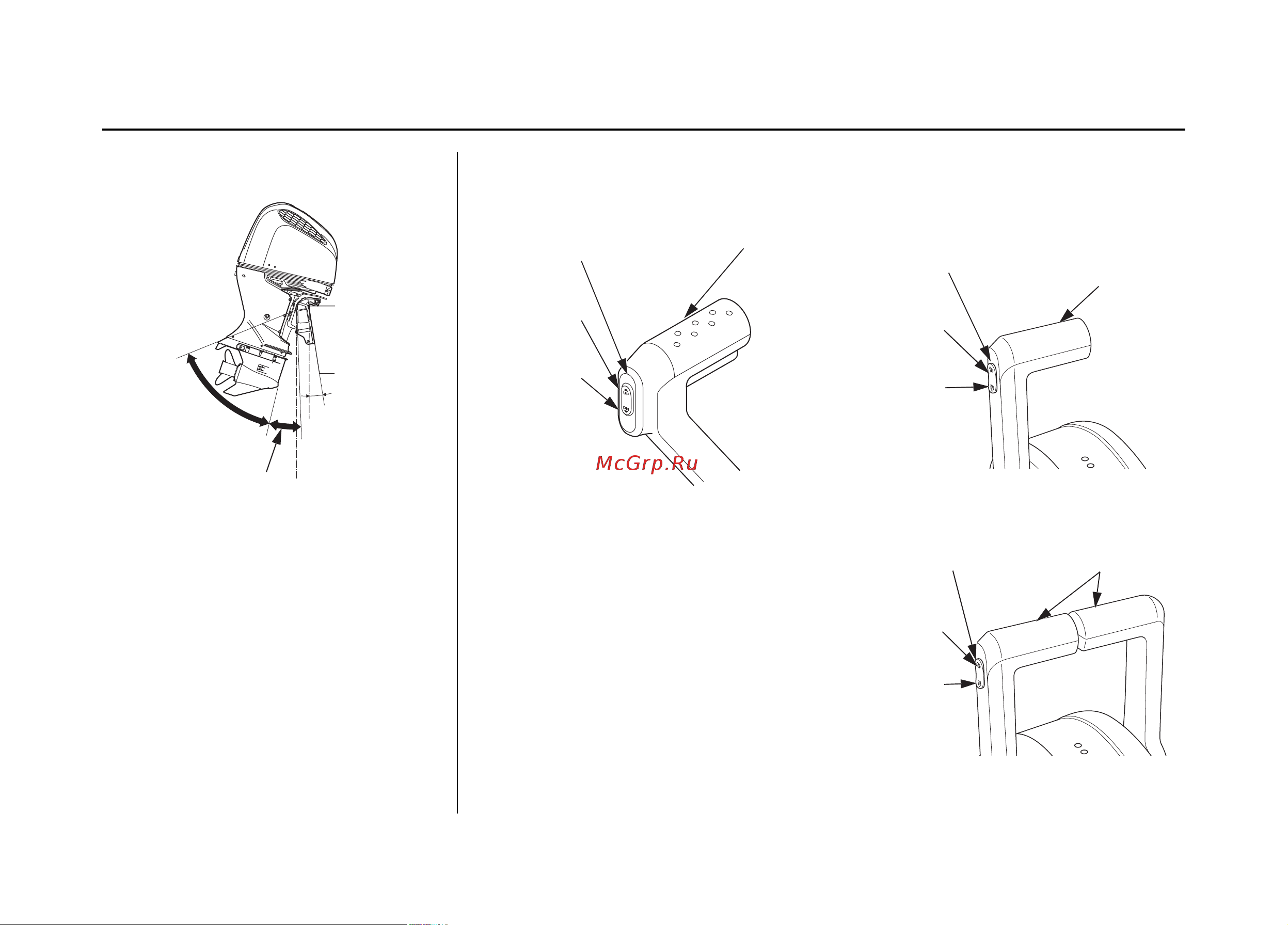

Регулировка угла наклона мотора
ПАМЯТКА
В случае двух- или трехмоторной силовой
установки регулировка наклона/подъема
моторов из воды осуществляется синхронно
для всех подвесных моторов с помощью со-
ответствующей кнопки на рычаге дистанци-
онного управления. При этом угол наклона/
подъема каждого мотора из воды можно
отрегулировать индивидуально с помощью
соответствующих кнопок на панели.
(Тип D1) (Тип D2)
(Одномоторная силовая установка)
(Двухмоторная силовая установка)
ЭКСПЛУАТАЦИЯ
ДИАПАЗОН
РАБОТЫ
МЕХАНИЗМА
ПОДЪЕМА
МОТОРА ИЗ
ВОДЫ
ДИАПАЗОН РАБОТЫ
МЕХАНИЗМА
НАКЛОНА МОТОРА
(ВЕРТИКАЛЬНАЯ ЛИНИЯ)
(при угле наклона транца 12°)
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ
ВОДЫ С СЕРВОПРИВОДОМ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Нажатие кнопки
UP (ВВЕРХ)
приведет к подъему
носа судна
Нажатие кнопки
UP (ВВЕРХ)
приведет к подъему
носа судна
Нажатие кнопки
UP (ВВЕРХ)
приведет к подъему
носа судна
Нажатие кнопки
DN (ВНИЗ)
приведет
к опусканию
носа судна.
Нажатие кнопки
DN (ВНИЗ)
приведет
к опусканию
носа судна.
Нажатие кнопки
DN (ВНИЗ)
приведет
к опусканию
носа судна.
