39

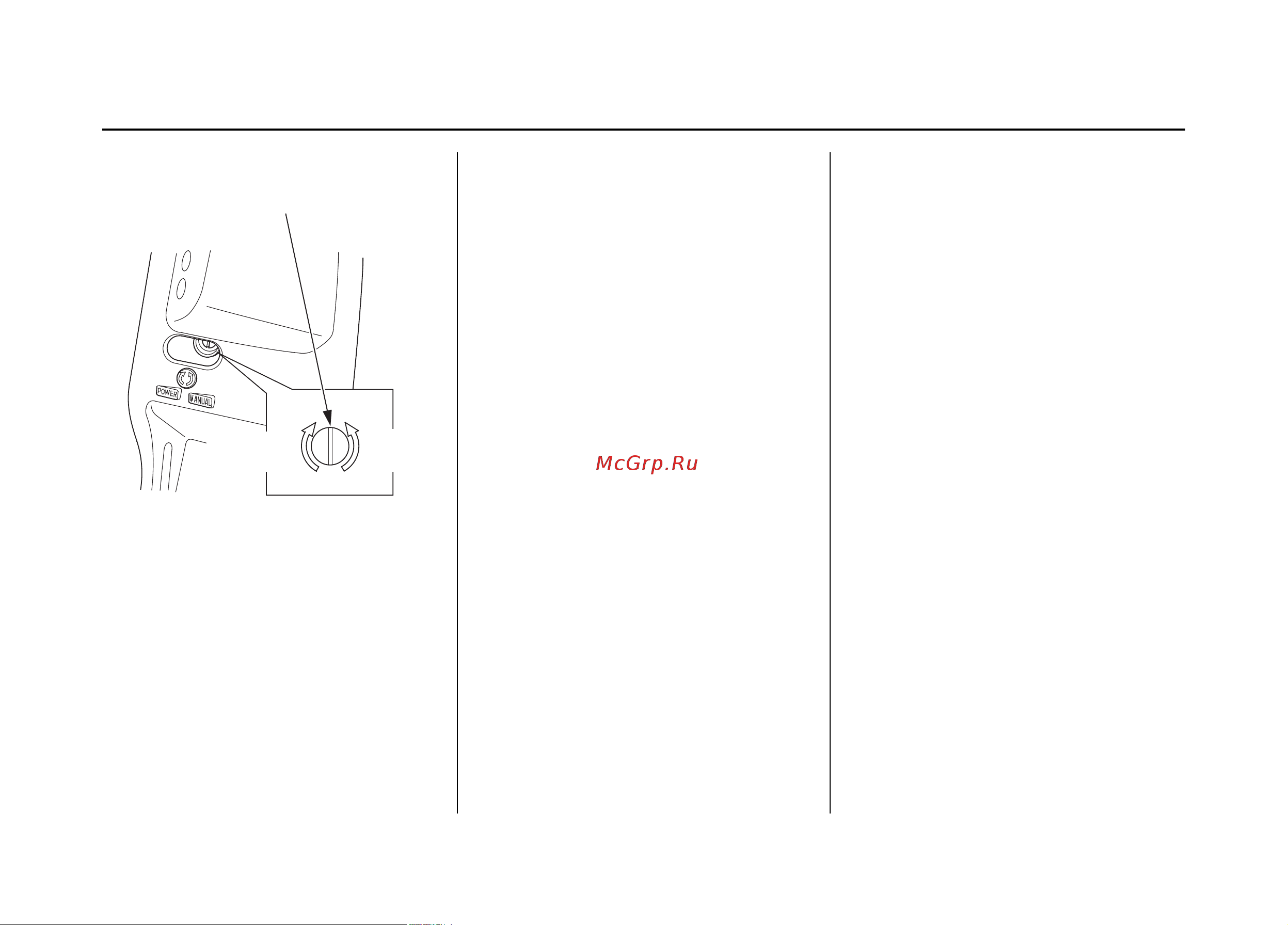

Клапан отключения сервопривода
Если вам не удалось поднять мотор при по-
мощи кнопка механизма регулировки накло-
на/подъема мотора из воды с сервоприво-
дом, то, отключив сервопривод, вы сможете
опустить или поднять мотор вручную. Для
того чтобы поднять мотор вручную, при по-
мощи отвертки поверните (против часовой
стрелки) на 1-2 оборота (не более) клапан
отключения сервопривода. Клапан отклю-
чения сервопривода расположен под левым
транцевым кронштейном.
После подъема мотора плотно затяните
клапан по часовой стрелке для отключения
сервопривода.
Перед началом эксплуатации мотора плотно
затяните клапан отключения сервопривода.
В противном случае, мотор может подняться
при движении в режиме реверса.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
ВКЛЮЧЕНИЕ
СЕРВОПРИВОДА
(затянуть)
ОТКЛЮЧЕНИЕ
СЕРВОПРИВОДА
(отпустить)
