38
Механизм подъема мотора из воды
Подъем лодочного подвесного мотора в
диапазоне от 16° до 68° осуществляется при
помощи кнопки сервопривода.
Использование механизма регулировки
наклона/подъема мотора из воды с серво-
приводом облегчает эксплуатацию судна при
движении по мелководью, подходу к берегу,
транспортировке на прицепе и швартовке.
При сдвоенной установке подъем моторов
нужно осуществлять одновременно.
Указатель угла наклона подвесного мотора
(дополнительное оборудование)
Указатель показывает угол наклона мотора в
диапазоне от - 4° до 16°. Изменяя угол накло-
на мотора для улучшения ходовых качеств
судна, контролируйте изменения угла при
помощи указателя угла наклона.
ПАМЯТКА
Диапазон изменения угла наклона мотора,
равный - 4°…16°, обеспечивается при уста-
новке мотора на судно под углом 12°.
Кнопка сервопривода подъема мотора из
воды (кожух двигателя)
Кнопка сервопривода подъема мотора из
воды, расположенная на кожухе двигателя,
облегчает подъем мотора перед началом
транспортировки или для его технического
обслуживания. Кнопка может быть задей-
ствована для подъема мотора только во вре-
мя стоянки и при неработающем двигателе.

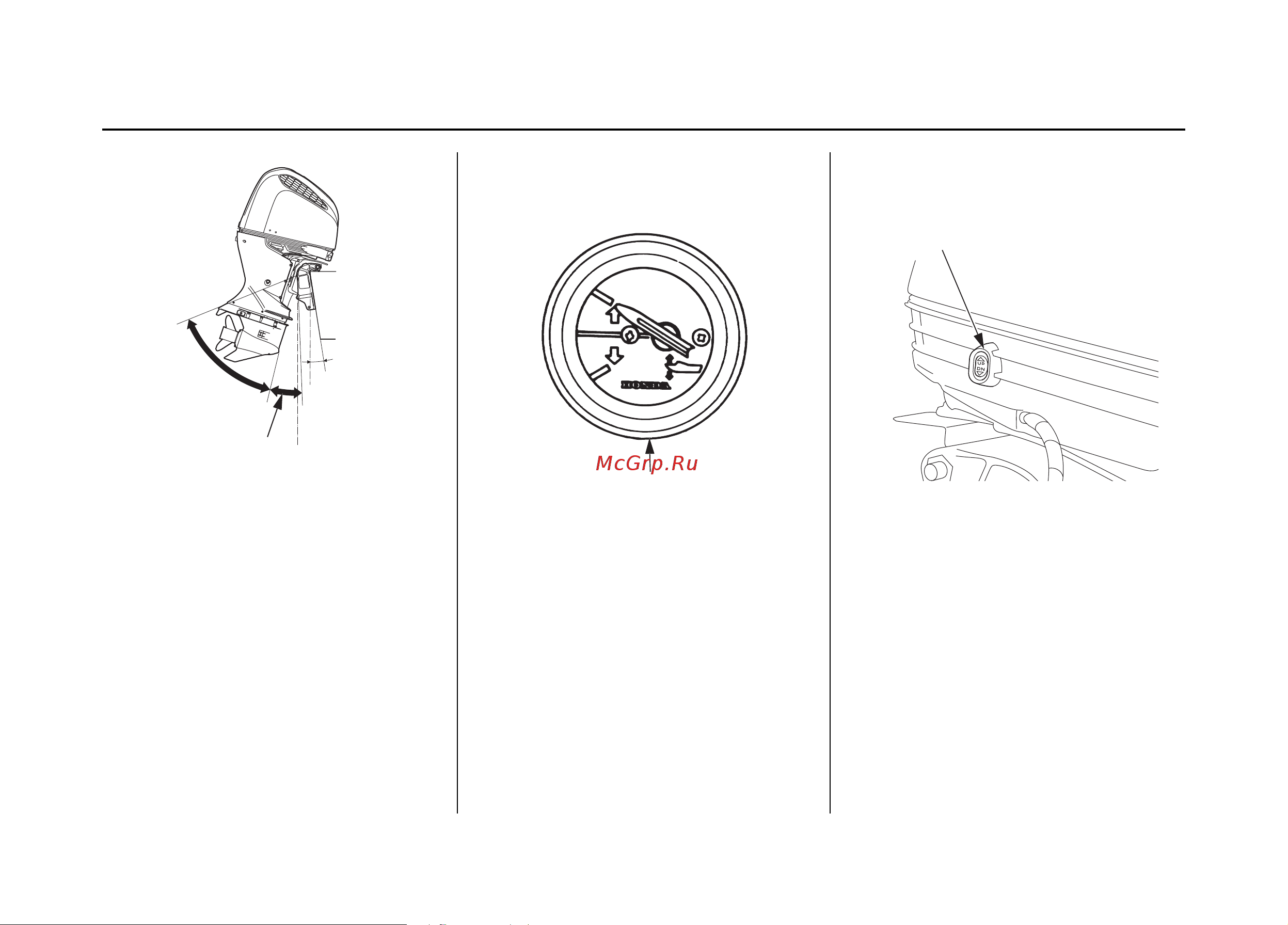

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
УКАЗАТЕЛЬ УГЛА НАКЛОНА МОТОРА
КНОПКА СЕРВОПРИВОДА ПОДЪЕМА
МОТОРА ИЗ ВОДЫ
68°
0°
0°
12°
– 4°
16°
ДИАПАЗОН
РАБОТЫ
МЕХАНИЗМА
ПОДЪЕМА
МОТОРА ИЗ
ВОДЫ
ДИАПАЗОН РАБОТЫ
МЕХАНИЗМА
НАКЛОНА МОТОРА
(ВЕРТИКАЛЬНАЯ ЛИНИЯ)
(при угле наклона транца 12°)
