50
Проверка угла наклона мотора
(на установившейся скорости)
Устанавливайте мотор с оптимальным углом
наклона, который обеспечивает устойчивое
движение судна и позволяет максимально
полно реализовать мощность мотора.
Слишком большой угол наклона мотора вы-
зывает приседание судна «на корму».
Оптимальный угол наклона мотора зависит
от нескольких условий: особенностей кон-
струкции маломерного судна, характеристик
мотора, гребного винта и условий движения.
Отрегулируйте положение мотора так, чтобы
он располагался перпендикулярно свобод-
ной поверхности воды (то есть ось гребного
винта должна быть параллельна поверхности
воды).
Слишком маленький угол наклона мотора
вызывает эффект «зарывания носом».
УСТАНОВКА

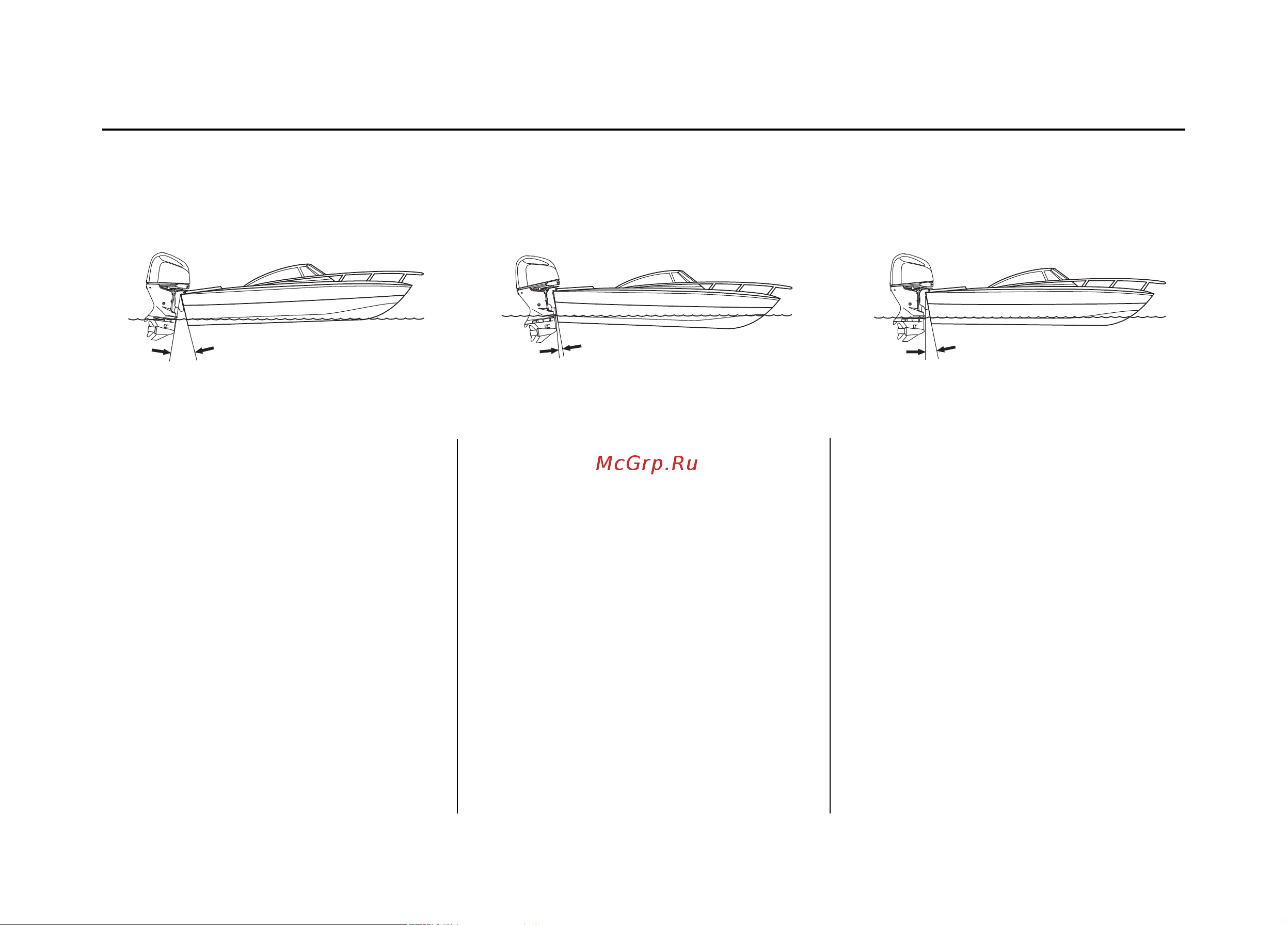

НЕПРАВИЛЬНЫЙ НАКЛОН
МОТОРА ВЫЗЫВАЕТ ПРИСЕДАНИЕ
«НА КОРМУ»
НЕПРАВИЛЬНЫЙ НАКЛОН
МОТОРА ВЫЗЫВАЕТ «ЗАРЫВАНИЕ
НОСОМ»
ПРАВИЛЬНЫЙ НАКЛОН МОТОРА
ОБЕСПЕЧИВАЕТ НАИЛУЧШИЕ
ХОДОВЫЕ КАЧЕСТВА
