Указатель угла наклона подвесного мотора
(дополнительное оборудование)
Указатель угла наклона подвесного мотора
показывает угол его наклона. Контролируя
угол наклона подвесного мотора по указа-
телю и удерживая в нажатом положении
кнопку UP (ВВЕРХ) или DN (ВНИЗ) кноп-
ки механизма регулировки наклона/подъема
мотора из воды с сервоприводом, установите
мотор в положение, которое обеспечивает
высокие ходовые качества и устойчивость
движения судна.
На рисунке показан пульт управления типа
R1. Для других пультов управления эти про-
цедуры выполняются аналогично.
ПРЕДУПРЕЖДЕНИЕ
Если на судне установлена двухмоторная
силовая установка, отрегулируйте угол
наклона с помощью органов управления
на рычаге дистанционного управления.
Выполнение регулировки с помощью
органов управления на консоли нарушит
баланс между левым и правым подвесными
моторами, что сильно ухудшит эксплуата-
ционные характеристики и стабильность
работы моторов.

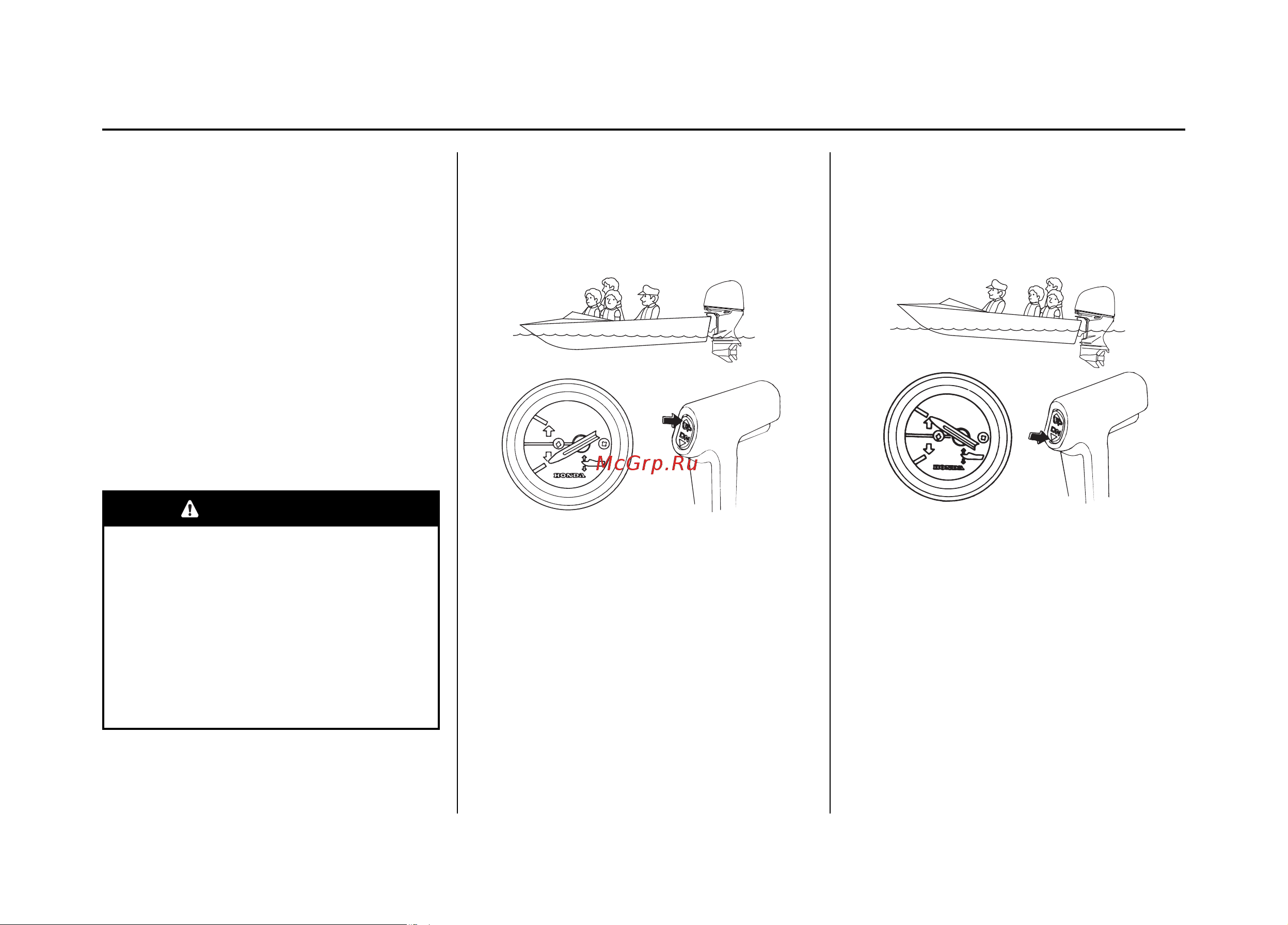

СИЛЬНЫЙ ДИФФЕРЕНТ НА НОС
1. ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН
ВПЕРЕД
2. СЛИШКОМ МАЛЫЙ УГОЛ НАКЛОНА
ПОДВЕСНОГО МОТОРА
При минимальном угле наклона подвесного
мотора индикация указателя наклона будет
соответствовать изображению. Для того что-
бы приподнять нос судна, увеличьте наклон
подвесного мотора. Для этого следует нажать
кнопку UP (ВВЕРХ) механизма регулировки
наклона/подъема мотора из воды с серво-
приводом.
СИЛЬНЫЙ ДИФФЕРЕНТ НА КОРМУ
1. ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН
НАЗАД
2. СЛИШКОМ БОЛЬШОЙ УГОЛ
НАКЛОНА ПОДВЕСНОГО МОТОРА
При максимальном угле наклона подвесного
мотора индикация указателя наклона будет
соответствовать изображению. Для того что-
бы опустить нос судна, уменьшите наклон
подвесного мотора. Для этого следует нажать
кнопку DN (ВНИЗ) механизма регулировки
наклона/подъема мотора из воды с серво-
приводом.
