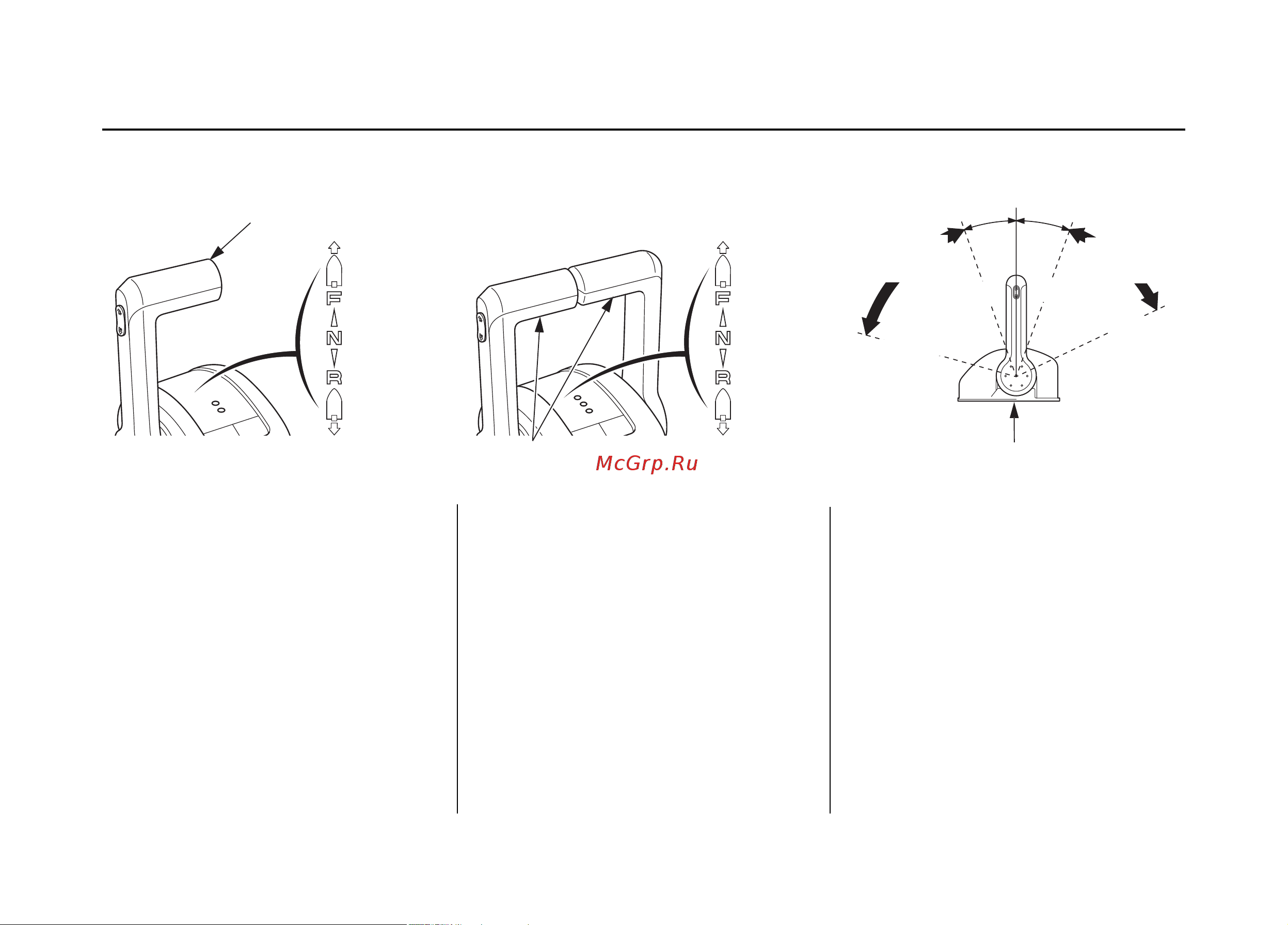

Рычаг дистанционного управления (Тип D2)
Рычаг дистанционного управления предна-
значен для переключения передач переднего
хода, реверса и нейтрали и управления
частотой вращения коленчатого вала двига-
теля.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение ПЕ-
РЕДНИЙ ХОД (примерно на угол 20° вперед
от нейтрального положения) включается
передача переднего хода. При дальнейшем
перемещении рычага в том же направлении
происходит увеличение угла открытия дрос-
сельной заслонки и увеличение скорости
движения судна.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
РЕВЕРС:
При перемещении рычага в положение
РЕВЕРС (примерно на угол 20° назад от ней-
трального положения) включается реверс.
При дальнейшем перемещении рычага в том
же направлении происходит увеличение угла
открытия дроссельной заслонки и увеличе-
ние скорости движения судна.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ОДНОМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
ДВУХМОТОРНАЯ СИЛОВАЯ
УСТАНОВКА
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЕВЕРС
РЕВЕРС
20
о
20
о
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
МАКСИМУМ
МАКСИМУМ
МИНИМУМ
МИНИМУМ
ПЕРЕДНИЙ
ХОД
НЕЙТРАЛЬ
РЕВЕРС
