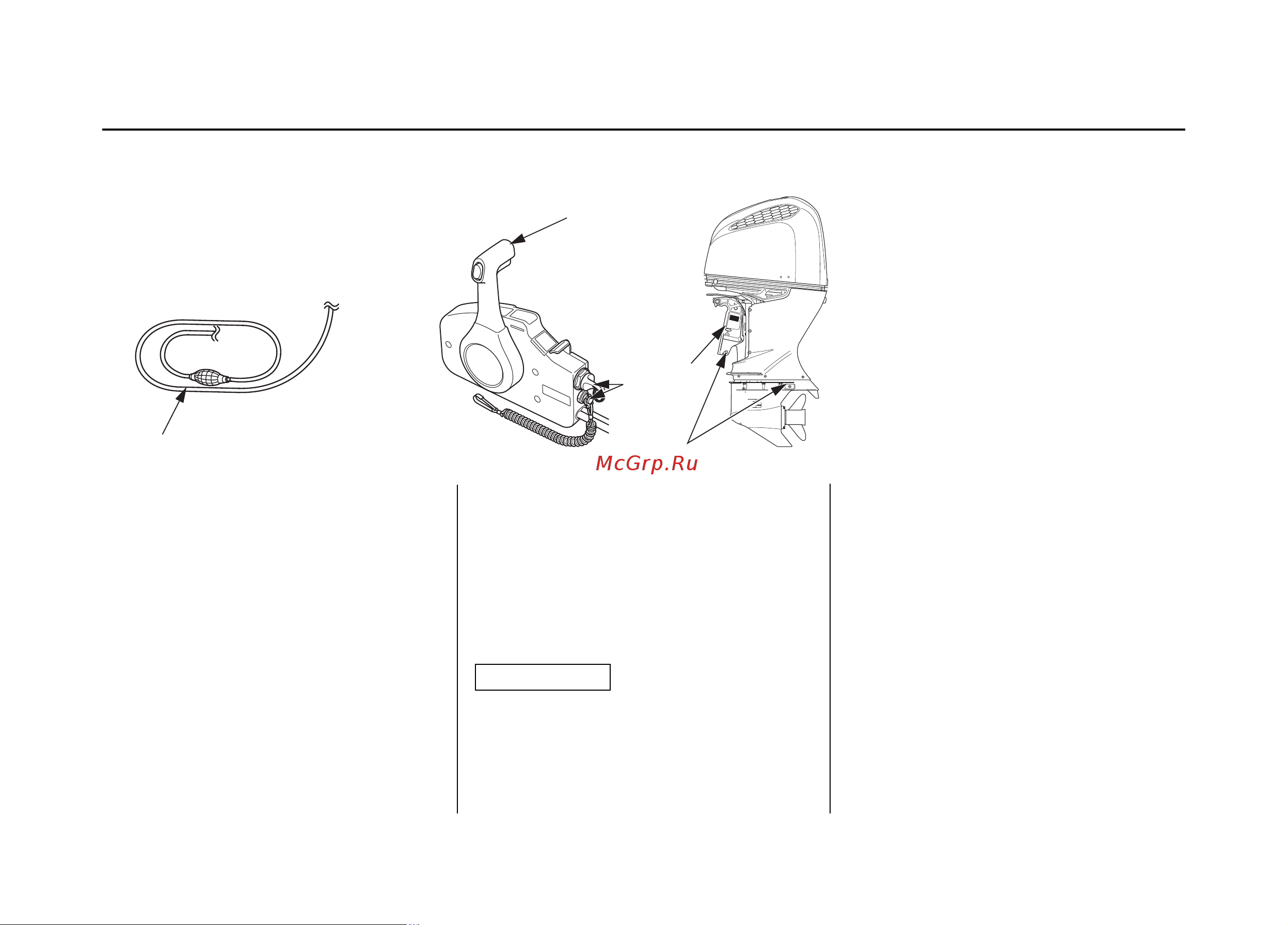

Прочие проверки
Проверьте следующие узлы и детали:
Топливопровод – отсутствие скручиваний и
перегибов, а также надежность штуцерных
соединений.
Рычаг управления – плавность хода.
Исправность выключателей.
Транцевый кронштейн – отсутствие при-
знаков повреждений.
Полноту комплекта инструмента, запасных
частей и принадлежностей (см. стр. 116).
Анод противокоррозионной защиты – от-
сутствие повреждений и коррозионных раз-
рушений, а также надежность крепления.
Анод обеспечивает противокоррозионную
защиту подвесного мотора. При экс-
плуатации подвесного мотора анод должен
находиться непосредственно в воде. За-
мените аноды, если их размер уменьшился
примерно до двух третей по сравнению с
первоначальным состоянием, либо если они
выкрашиваются.
ПРИМЕЧАНИЕ
Вероятность коррозии возрастает, если анод
закрашен или загрязнен.
На борту судна должно находиться следую-
щее:
Руководство по эксплуатации
•
Комплект инструментов•
Запасные части: свечи зажигания, •
моторное масло, запасной гребной
винт, плоская шайба, корончатая гайка,
шплинт.
Запасная скоба аварийного линя.
•
Прочие детали/материалы, •
установленные действующими
правилами.
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
(5) КОМПЛЕКТ ИНСТРУМЕНТА (стр. 116)
