27
ВЫКЛЮЧАТЕЛЬ START/STOP
Нажатие выключателя START/STOP при
включенном питании приводит к пуску
двигателя.
В случае двух- и трехмоторной силовой уста-
новки возможен одновременный пуск всех
двигателей нажатием одного выключателя.
Также возможен пуск каждого двигателя
по отдельности при наличии специальных
выключателей для двух- или трехмоторной
силовой установки.
При пуске двигателя загорается соответству-
ющий индикатор.
ПАМЯТКА
Осуществить пуск двигателя будет невоз-
можно до тех пор, пока рычаг дистанци-
онного управления не будет переведен в
нейтральное положение, а скоба аварийного
линя не будет вставлена под кнопку аварий-
ного выключателя двигателя.

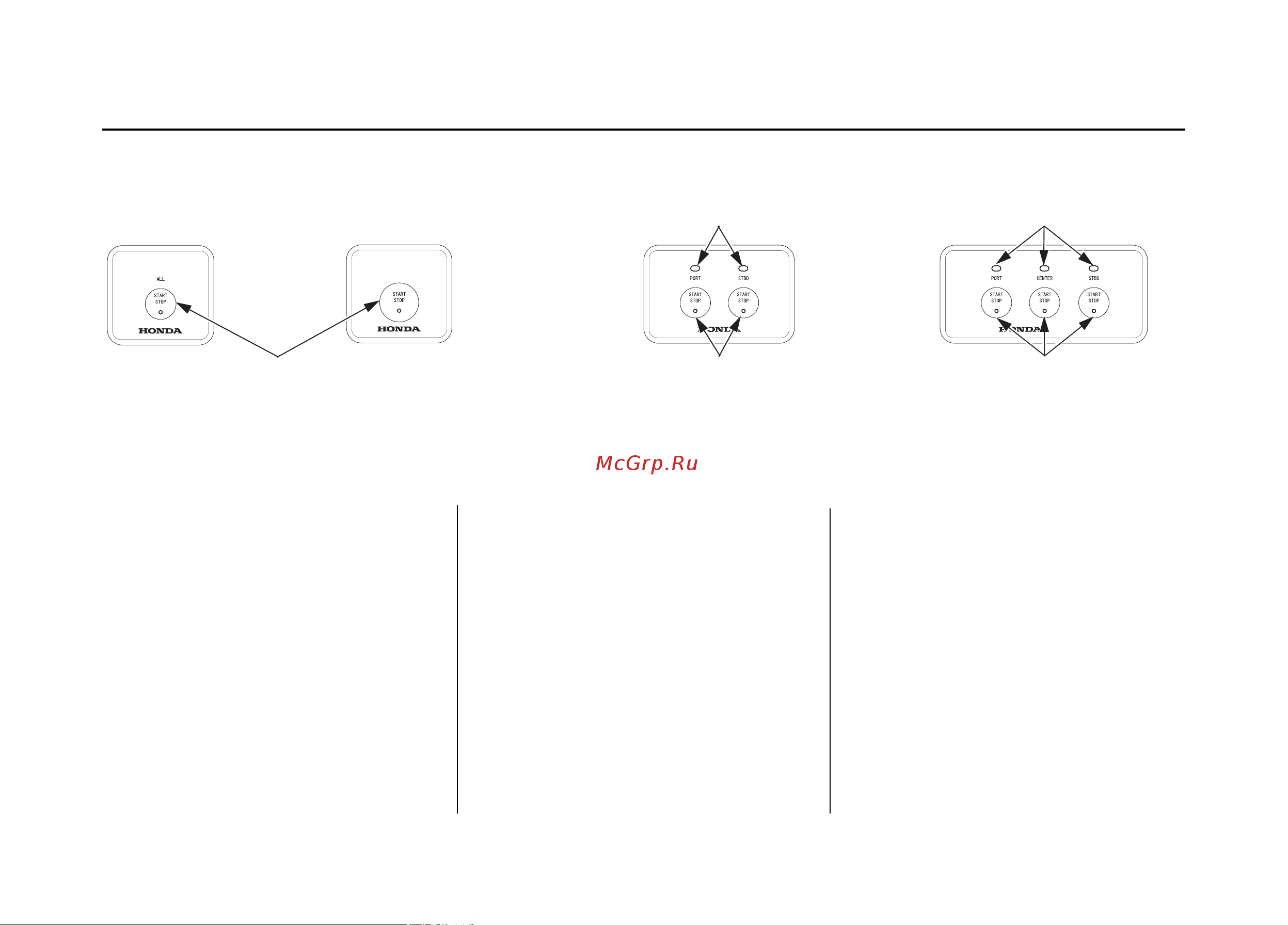

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ВЫКЛЮЧАТЕЛЬ
START/STOP
ВЫКЛЮЧАТЕЛЬ
START/STOP
ИНДИКАТОР
ИНДИКАТОР
ВЫКЛЮЧАТЕЛЬ
START/STOP
ТРЕХМОТОРНАЯ
СИЛОВАЯ УСТАНОВКА
ДВУХМОТОРНАЯ
СИЛОВАЯ УСТАНОВКА
ОДНОВРЕМЕННЫЙ ПУСК
ВСЕХ ДВИГАТЕЛЕЙ ДЛЯ
ДВУХ- И ТРЕХМОТОРНОЙ
СИЛОВОЙ УСТАНОВКИ
ОДНОМОТОРНАЯ
СИЛОВАЯ УСТАНОВКА
