При необходимости регулировки датчика
ограничения угла наклона мотора обра-
щайтесь к официальному дилеру компании
Honda. Нажимая на кнопки UP (ВВЕРХ) и
DN (ВНИЗ) механизма регулировки накло-
на/подъема мотора из воды с сервоприво-
дом, установите оптимальный угол наклона
мотора, который соответствует условиям
движения судна.
Механизм регулировки наклона/подъема
мотора из воды с сервоприводом функцио-
нирует при нажатой кнопке и отключается
при ее отпускании. Для того чтобы немного
увеличить угол наклона мотора, нажмите с
достаточным усилием и сразу же отпустите
кнопку UP (ВВЕРХ).
Для того чтобы немного уменьшить угол
наклона мотора, нажмите с достаточным
усилием и сразу же отпустите кнопку DN
(ВНИЗ).
ПАМЯТКА
В случае двух- или трехмоторной силовой
установки регулировка наклона/подъема
моторов из воды осуществляется синхронно
для всех подвесных моторов с помощью со-
ответствующей кнопки на рычаге дистанци-
онного управления. При этом угол наклона/
подъема каждого мотора из воды можно
отрегулировать индивидуально с помощью
соответствующих кнопок на панели.
ЭКСПЛУАТАЦИЯ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА
МОТОРА ИЗ ВОДЫ С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
КНОПКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИ-
ОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИ-
ОННОГО
УПРАВЛЕНИЯ
(Тип R1)
(Тип R2)
(Левый)
(Правый)
(Тип R3)
Нажатие кнопки UP
(ВВЕРХ) приведет
к подъему носа судна
Нажатие кнопки UP
(ВВЕРХ) приведет
к подъему носа судна
Нажатие кнопки UP
(ВВЕРХ) приведет
к подъему носа судна
Нажатие кнопки UP
(ВВЕРХ) приведет
к подъему носа судна
Нажатие кнопки DN
(ВНИЗ) приведет
к опусканию
носа судна.
Нажатие кнопки DN
(ВНИЗ) приведет
к опусканию
носа судна.
Нажатие кнопки DN
(ВНИЗ) приведет
к опусканию
носа судна.
Нажатие кнопки DN
(ВНИЗ) приведет
к опусканию
носа судна.

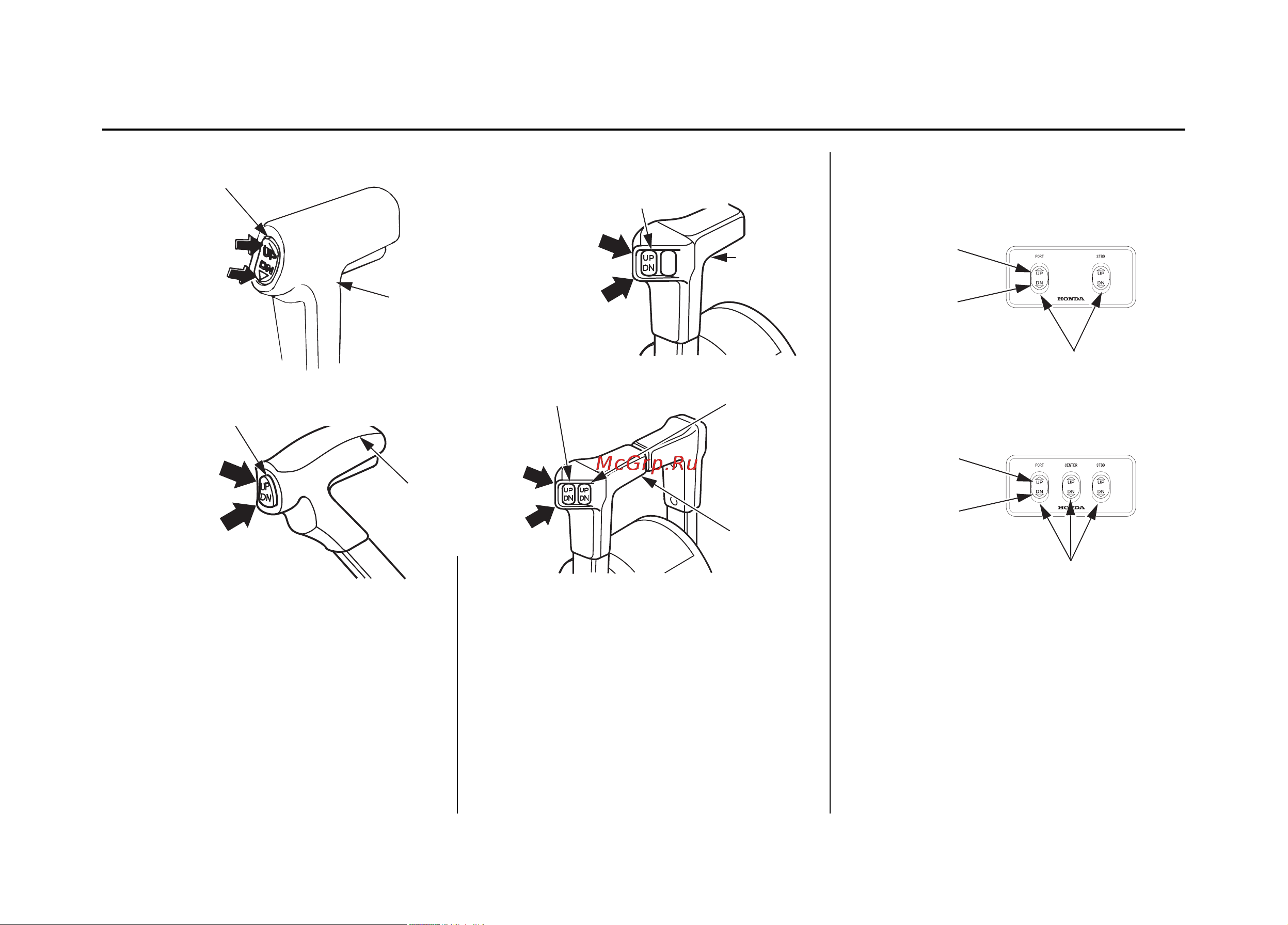

ПАНЕЛЬ КНОПОК МЕХАНИЗМА РЕГУЛИРОВКИ
НАКЛОНА/ПОДЪЕМА МОТОРА ИЗ ВОДЫ
С СЕРВОПРИВОДОМ
ДВУХМОТОРНАЯ СИЛОВАЯ УСТАНОВКА
ОДНОМОТОРНАЯ
СИЛОВАЯ
УСТАНОВКА
ДВУХМОТОРНАЯ
СИЛОВАЯ
УСТАНОВКА
ТРЕХМОТОРНАЯ СИЛОВАЯ УСТАНОВКА
