25

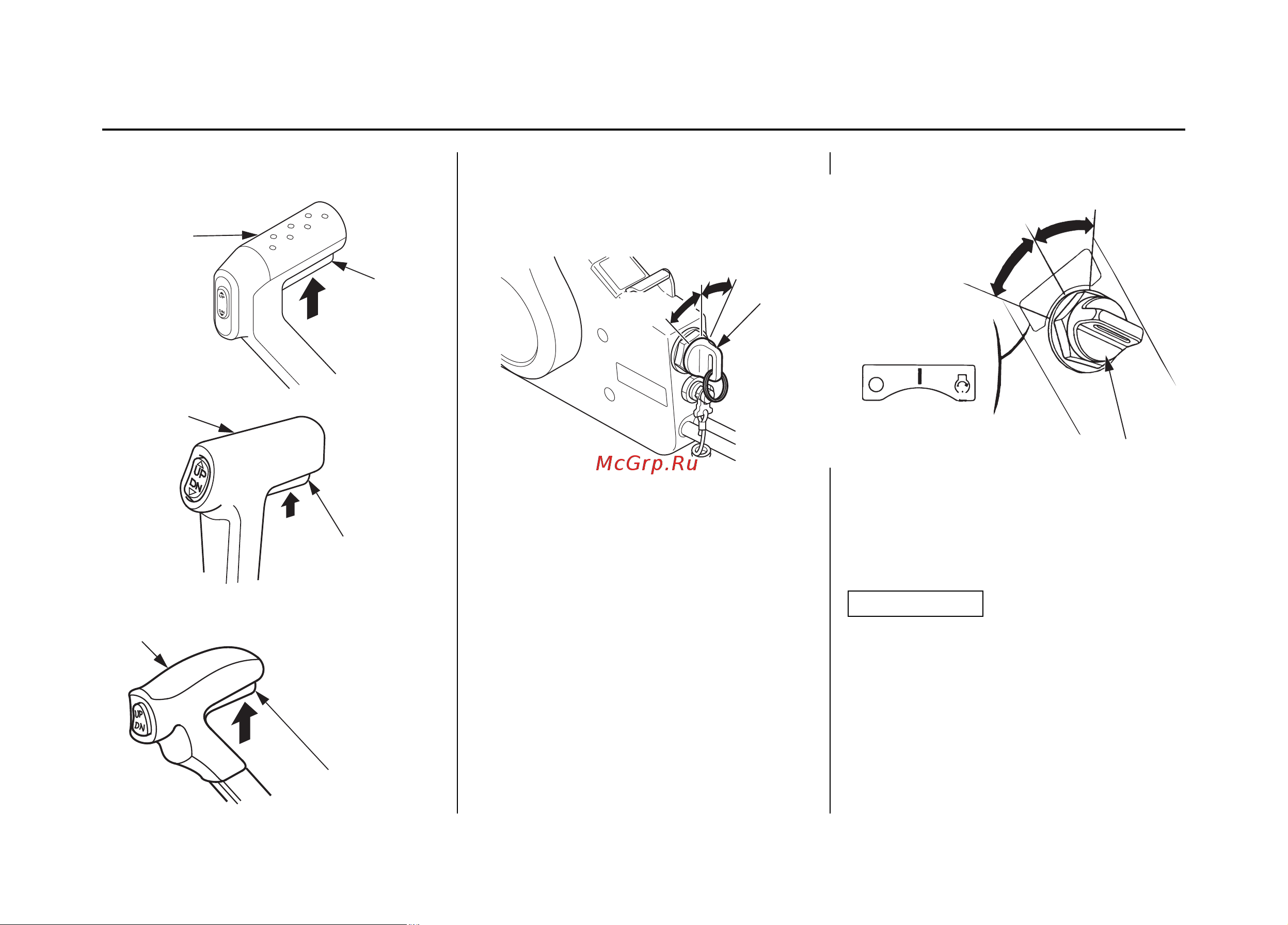

Кнопка фиксатора рычага в нейтральном
положении
(Тип D1)
(Тип R1)
(Тип R2)
Замок зажигания
(Тип R1)
Кнопка фиксатора рычага в нейтральном
положении предназначена для предотвра-
щения случайного перемещения рычага.
Для перемещения рычага дистанционного
управления необходимо нажать на кнопку
фиксатора.
Данный пульт дистанционного управления
оснащен замком зажигания автомобильного
типа. На пульте врезного типа (Тип D1) и на
пульте верхнего расположения (Тип D2) за-
мок зажигания расположен на панели замка
зажигания.
На пульте бокового расположения (Тип R1)
замок зажигания расположен со стороны
судоводителя возле пульта дистанционного
управления.
На пульте врезного типа (Тип R2) и на пульте
верхнего расположения (Тип R3) замок
зажигания расположен в центре панели
управления.
Положения замка зажигания:
START (ПУСК): для пуска двигателя стар-
тером.
ON (ВКЛ): для работы двигателя после
пуска.
OFF (ВЫКЛ): для остановки двигателя (за-
жигание выключено).
ПРИМЕЧАНИЕ
Не оставляйте замок зажигания в положении
ON (ключ зажигания в положении ON) при
неработающем двигателе. Это приведет к раз-
ряду аккумуляторной батареи.
ПАМЯТКА
Осуществить пуск двигателя будет невоз-
можно до тех пор, пока рычаг дистанци-
онного управления не будет переведен в
нейтральное положение, а скоба аварийного
линя не будет вставлена под кнопку аварий-
ного выключателя двигателя.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КНОПКА
ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
КНОПКА
ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
КНОПКА
ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
(Тип D1и D2 без выключателя START/STOP)
(Тип R2 и R3)
ON
(ВКЛ)
ON
(ВКЛ)
ON
(ВКЛ)
START
(ПУСК)
START
(ПУСК)
START
(ПУСК)
OFF
(ВЫКЛ)
OFF
(ВЫКЛ)
OFF
(ВЫКЛ)
КЛЮЧ
ЗАЖИГАНИЯ
КЛЮЧ ЗАЖИГАНИЯ
