![Yamaha YFM700FWAD (2012) Инструкция по эксплуатации онлайн [100/168] 115250](/views2/1121821/page100/bg64.png)
8-13
8

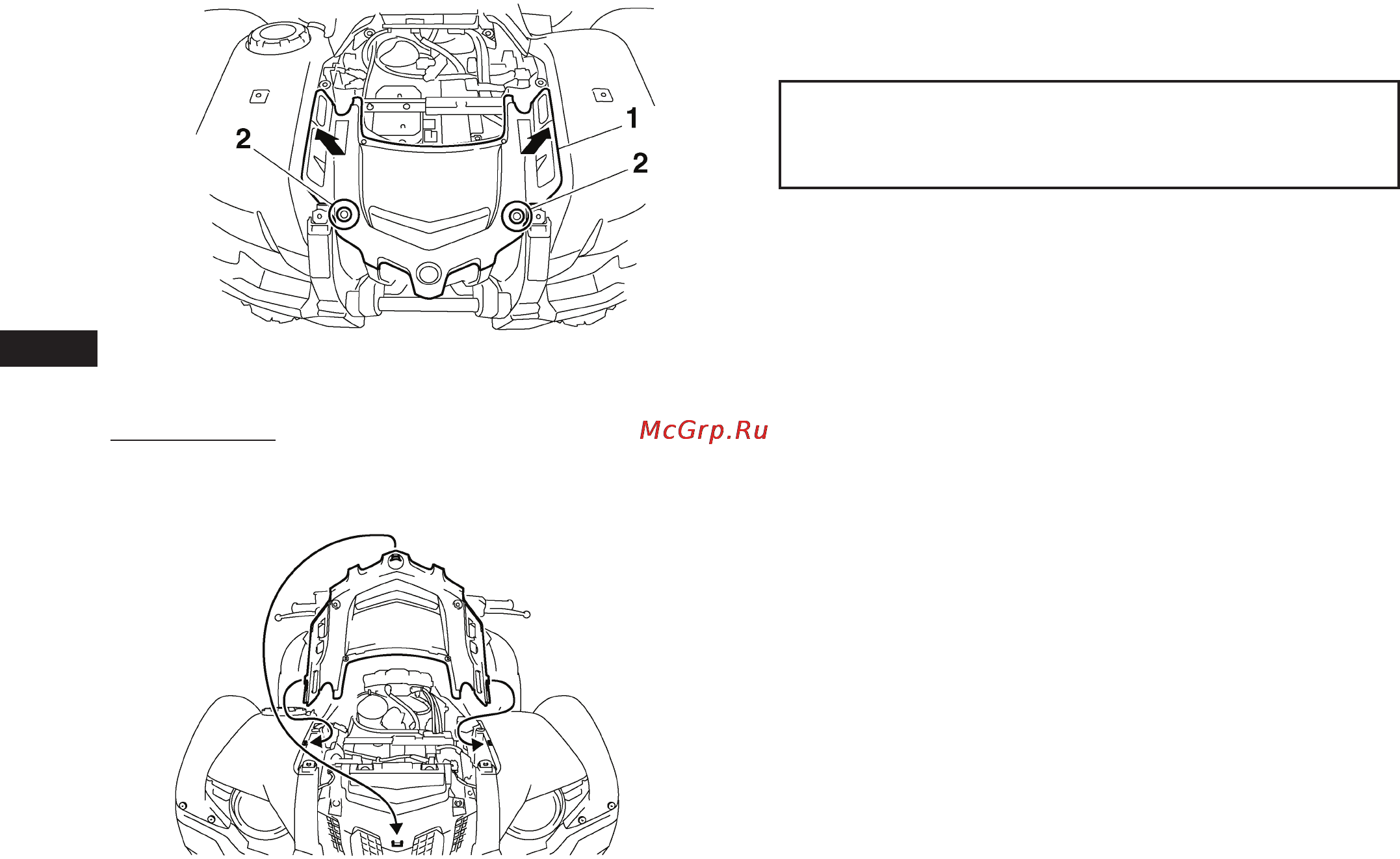

1. Панель B
2. Быстросъемное крепление
Установка панели
1. Установите панель в исходное положение и закрепите ее с
помощью болтов быстрой фиксации.
2. Установите стойки переднего багажника и затяните их болты
с рекомендованным усилием.
t
Усилие затяжки:
болт стойки переднего багажника:
34 Н•м
3. Установите передний багажник и затяните болты с рекомен-
дованным усилием.
