![Yamaha YFM700FWAD (2012) [98/168] Панель b](/img/pdf.png)
Yamaha YFM700FWAD (2012) [98/168] Панель b
![Yamaha YFM700FWAD (2012) [98/168] Панель b](/views2/1121821/page98/bg62.png)
8-11
8

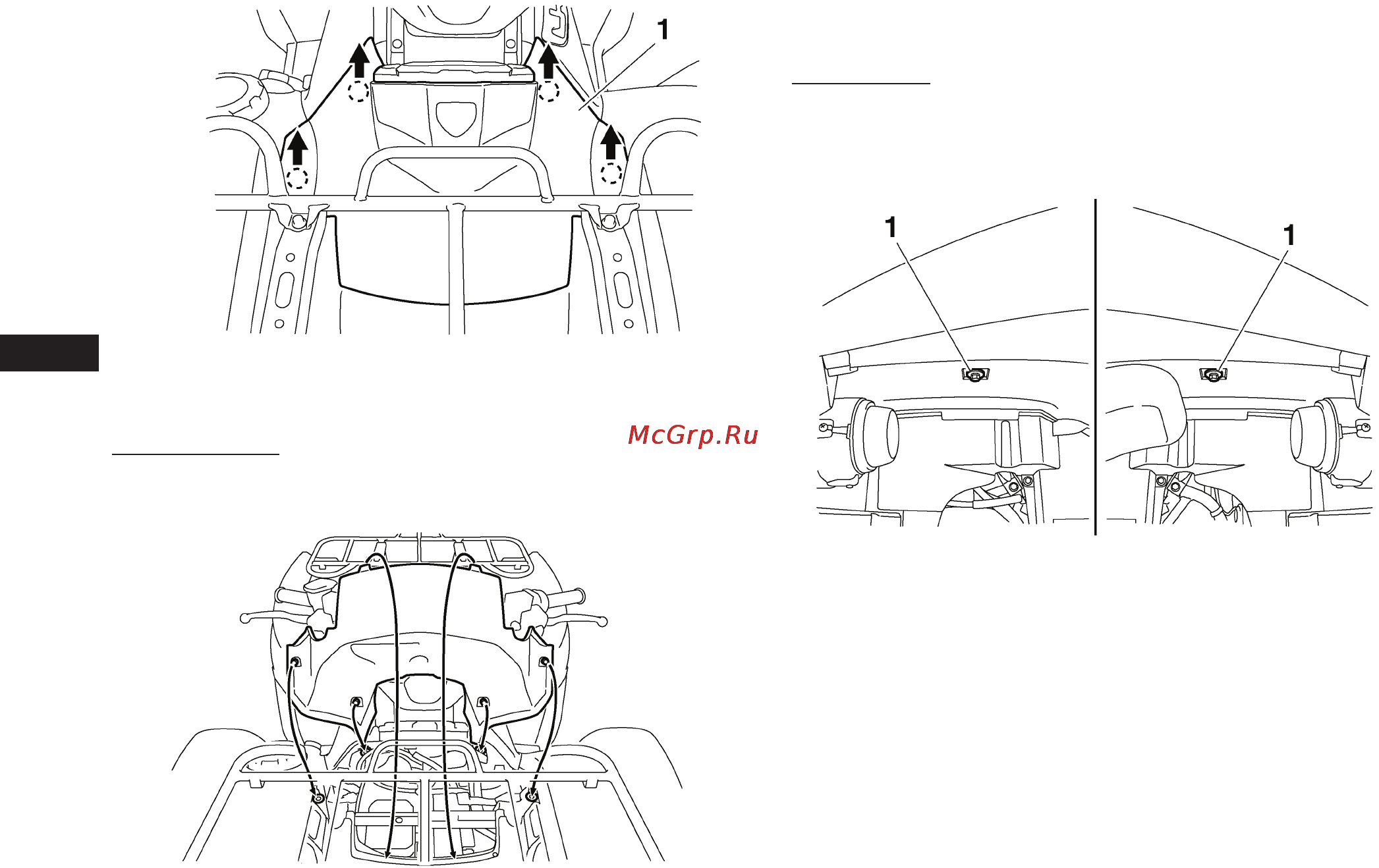

1. Панель A
Установка панели
Установите панель на начальное место.
Панель B
Снятие панели
1. Снимите панель A.
2. Отверните болты и снимите передний багажник.
1. Болт багажника (под крыльями)
