8-20
8

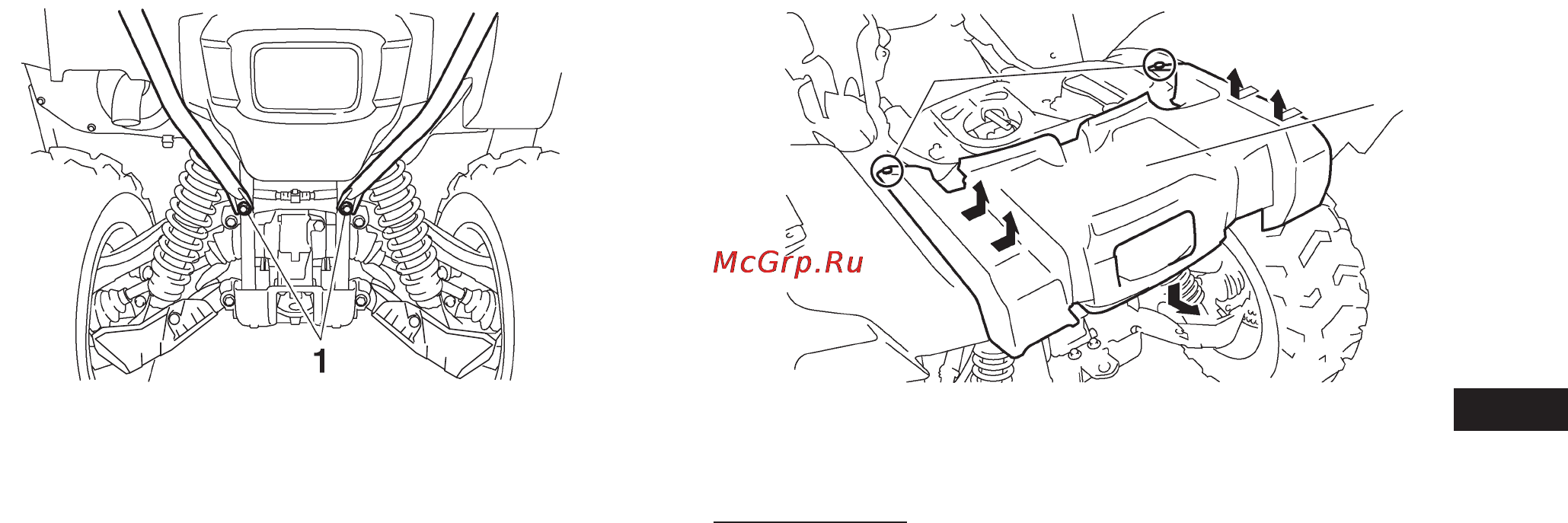

1. Болт багажника (нижний)
3. Снимите быстросъемные крепления, а затем надавите
внутрь в указанных местах.
2
1
1. Панель I
2. Быстросъемные крепления
Установка панели
1. Установите панель в ее начальное положение и закрепите
быстросъемные крепления.
