8
8-64
4. Вставьте в патрон новую лампу, нажмите на нее и затем по-
верните по часовой стрелке до упора.
5. Установите патрон с лампой и поверните его по часовой
стрелке.
6. Установите на место панель.
EBU25651

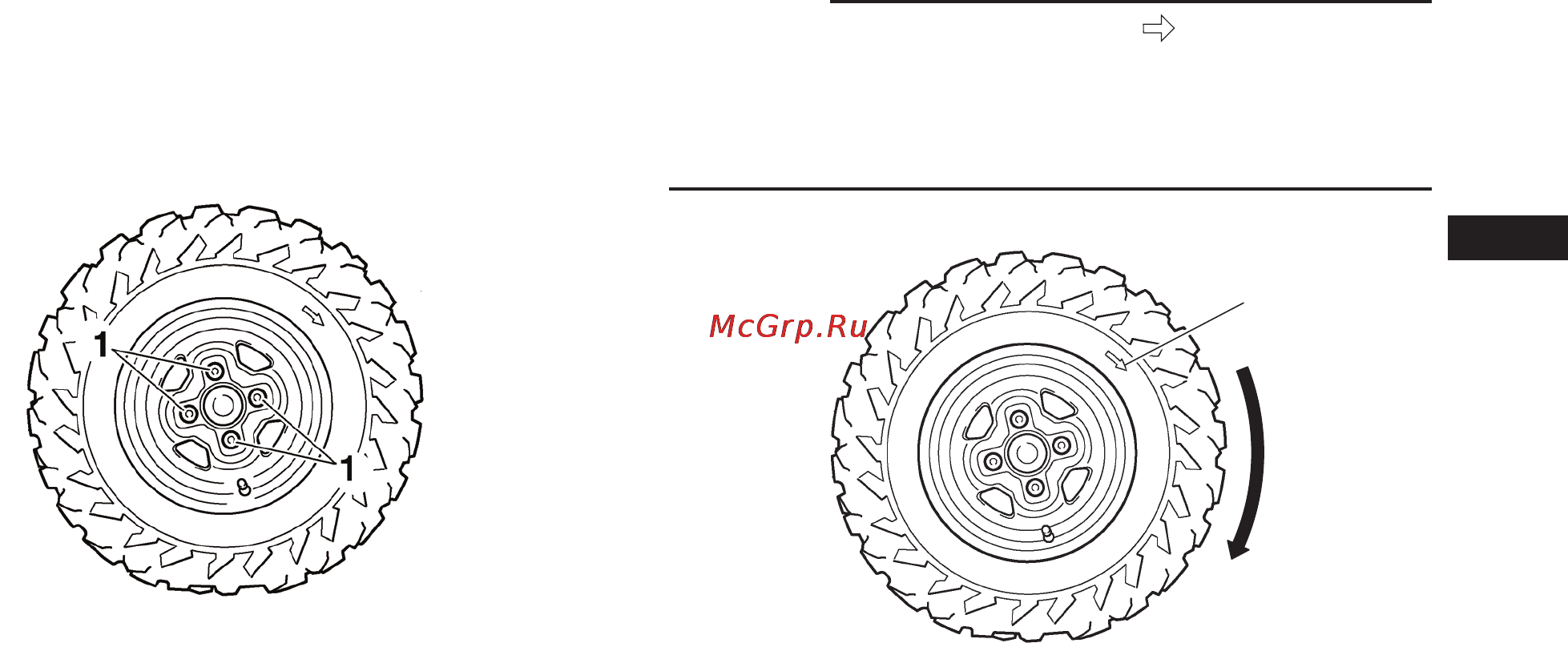

Демонтаж колеса
1. Поставьте мотовездеход на ровную горизонтальную площадку.
2. Ослабьте колесные гайки.
1. Колесные гайки
3. Приподнимите мотовездеход и подложите под раму упоры.
4. Полностью отверните колесные гайки.
5. Снимите колесо.
EBU25701
Установка колеса
1.
Поставьте мотовездеход на ровную горизонтальную площадку.
2. Установите колеса и наживите гайки.
ПРИМЕЧАНИЕ
• Метка на покрышке в виде стрелки « » должна указывать в
направлении вращения колеса.
• На передних и задних колесах используются конические гай-
ки. Наживите гайки таким образом, чтобы их коническая часть
была направлена в сторону диска колеса.
1
1. Маркировка направления вращения
