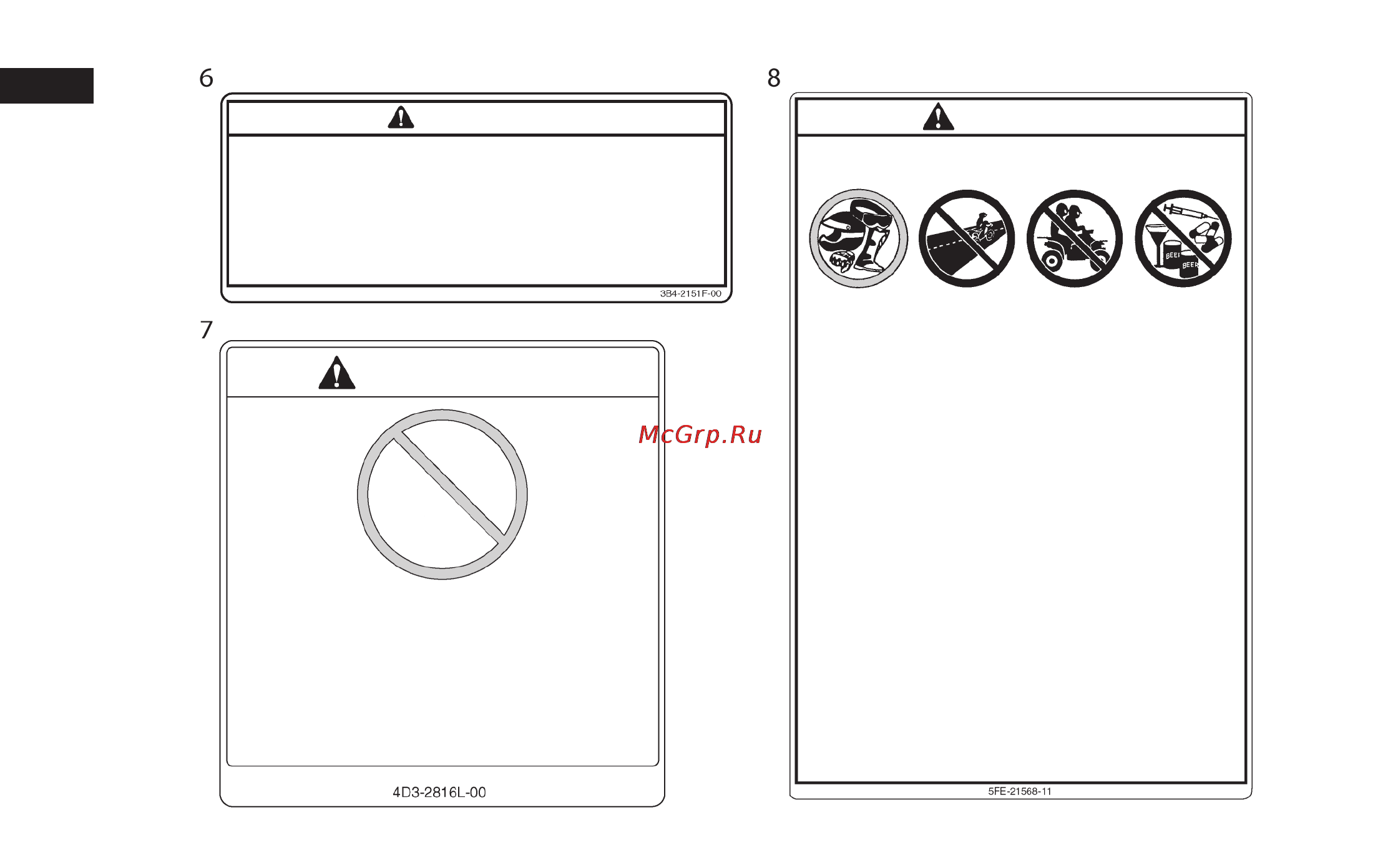

1
ПРЕДОСТЕРЕЖЕНИЕ
• Испарения бензина могут вызвать риск пожара или
взрыва. Во избежание травм и гибели никогда не храните
бензин или легковоспламеняющиеся жидкости в этом
багажном отсеке.
• Масса груза не должна превышать 0,5 кг.
ПРЕДОСТЕРЕЖЕНИЕ
При вождении мотовездехода детьми до 16
лет повышается риск тяжелых травм или
летального исхода.
Не управляйте мотовездеходом, если вам не
исполнилось 16 лет.
ПРЕДОСТЕРЕЖЕНИЕ
Неисправный мотовездеход может стать при-
чиной ТЯЖЕЛЫХ ТРАВМ или ГИБЕЛИ водителя.
НЕ ПОЛЬЗУЙТЕСЬ
МОТОВЕЗДЕХОДОМ
БЕЗ СЕРТИФИЦИ-
РОВАННОГО ШЛЕ-
МА И ЗАЩИТНОГО
КОСТЮМА
НЕ ПЕРЕ-
ДВИГАЙТЕСЬ
ПО ДОРОГАМ
ОБЩЕГО
ПОЛЬЗОВАНИЯ
НИКОГДА НЕ
ПЕРЕВОЗИТЕ
ПАССАЖИРОВ
НЕ УПРАВЛЯЙТЕ
В СОСТОЯНИИ АЛ-
КОГОЛЬНОГО ИЛИ
НАРКОТИЧЕСКОГО
ОПЬЯНЕНИЯ
НЕ УПРАВЛЯЙТЕ мотовездеходом:
• без подготовки или инструктажа.
• на слишком высокой скорости для вашего уровня подготовки или
дорожных условий.
• на дорогах общего пользования – возникает риск столкновения с
другим транспортным средством.
• с пассажиром, так как это повлияет на балансировку и управляе-
мость, что увеличивает риск потери управления.
ВСЕГДА:
• используйте необходимую технику вождения для предотвращения
опрокидывания на склонах и пересеченной местности, а также при
поворотах.
• избегайте езды по дорогам с твердым покрытием, так как дорожное
покрытие сильно влияет на управляемость мотовездехода.
НАЙДИТЕ И ПРОЧТИТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.
ВЫПОЛНЯЙТЕ ВСЕ ИНСТРУКЦИИ И ПРЕДОСТЕРЕЖЕНИЯ.
ДО
16 ЛЕТ
