![Yamaha YFM700FWAD (2012) [101/168] Панель c](/img/pdf.png)
Yamaha YFM700FWAD (2012) [101/168] Панель c
![Yamaha YFM700FWAD (2012) [101/168] Панель c](/views2/1121821/page101/bg65.png)
8-14
8
Усилия затяжки:
болт багажника (верхний):
26 Н•м;
болты багажника (под крыльями):
7 Н•м.
4. Установите панель A.
Панель C
Снятие панели
1. Снимите сиденье (см. стр. 4-18).
2. Снимите панель A.
3. Снимите болты быстрой фиксации, а затем потяните панель
вверх, чтобы снять ее.

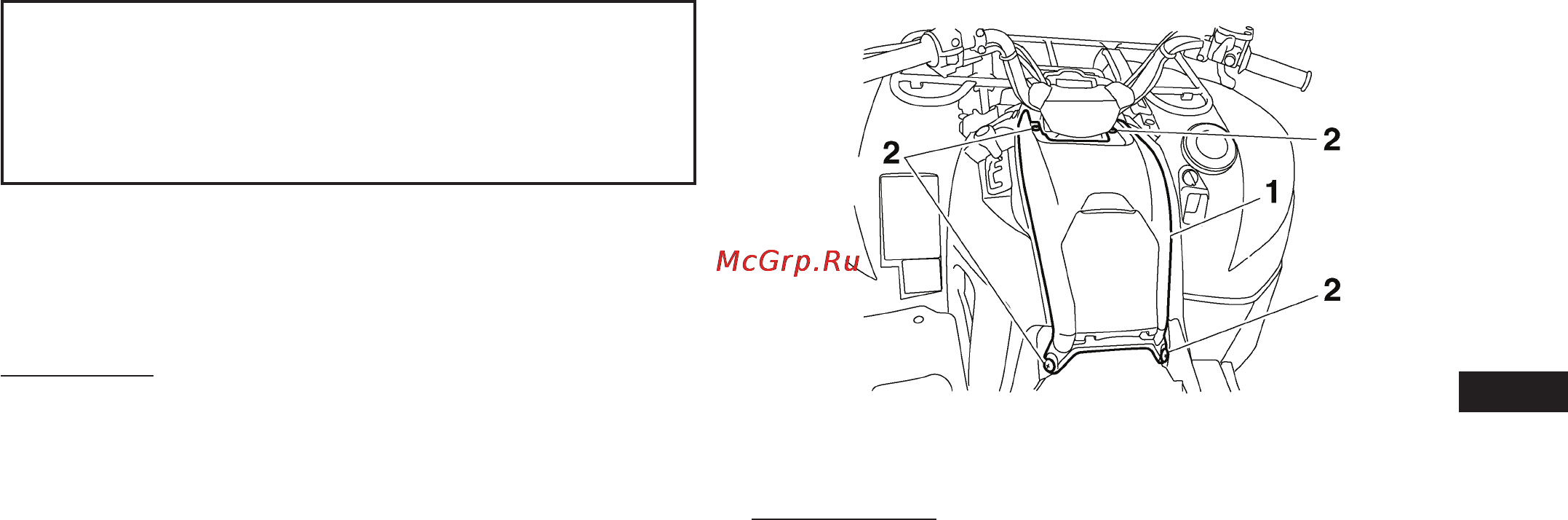

1. Панель C
2. Болты быстрой фиксации
Установка панели
1. Установите панель в исходное положение и закрепите ее с
помощью болтов, используя фиксатор резьбы.
