8-30
8
Усилие затяжки:
болт сливного отверстия главной передачи:
23 Н•м
5. Залейте рекомендованное трансмиссионное масло до края
контрольного отверстия. ПРЕДУПРЕЖДЕНИЕ: Проследите,
чтобы в картер главной передачи не попали посторонние
предметы.
[ECB00421]

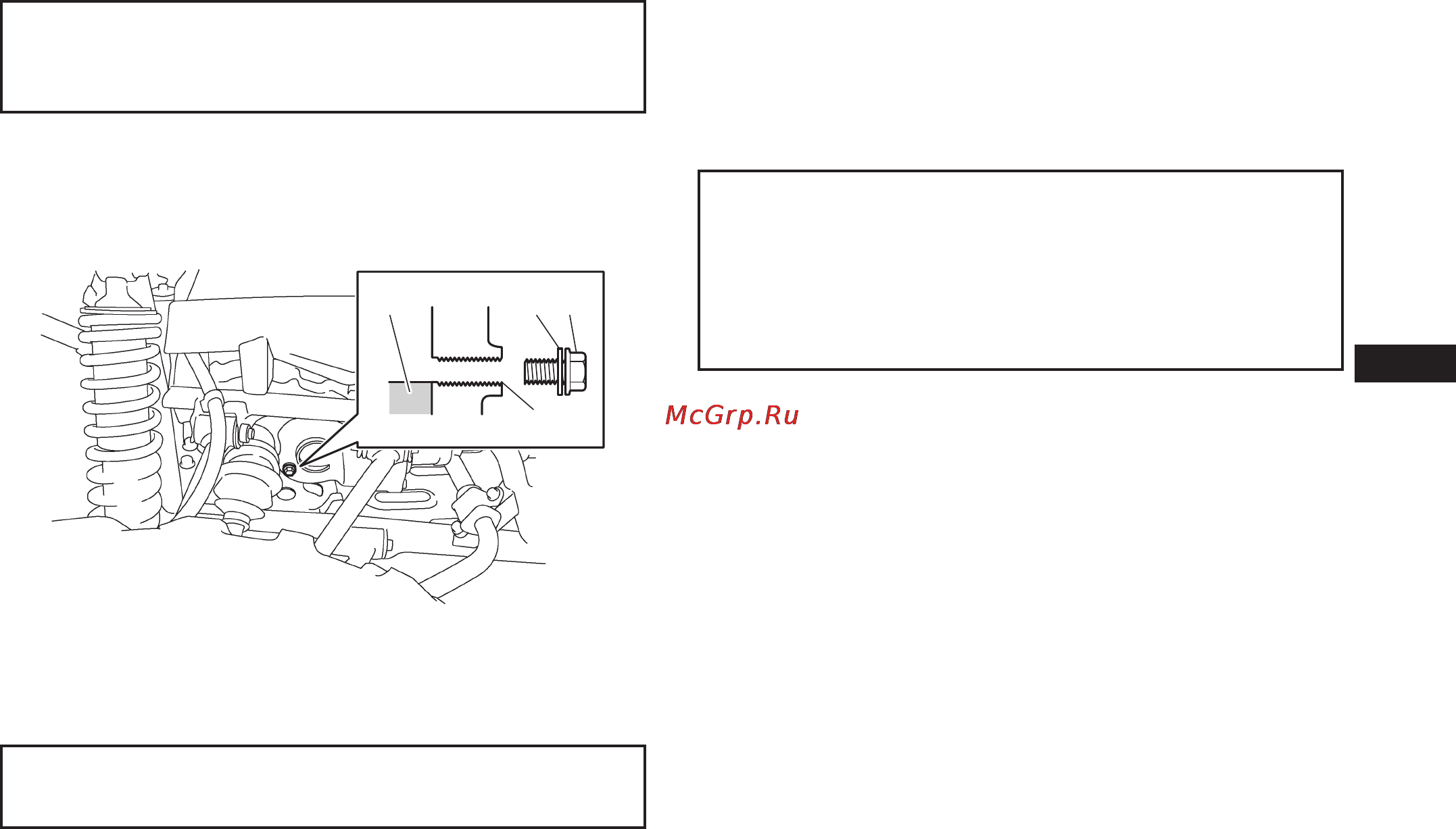

1 2
4
3
1. Масло в главной передаче
2. Шайба
3. Болт проверки уровня трансмиссионного масла главной передачи
4. Правильный уровень трансмиссионного масла
Рекомендованное трансмиссионное масло в главной передаче:
см. стр. 10-1.
6. Проверьте целостность шайб болтов контрольного и масло-
наливного отверстий и при необходимости замените их.
7. Установите на место болты маслоналивного отверстия и
проверки уровня трансмиссионного масла с шайбами и за-
тяните их с рекомендованным усилием.
Усилие затяжки:
болт проверки уровня трансмиссионного масла главной
передачи:
10 Н•м;
крышка маслоналивной горловины главной передачи:
23 Н•м.
8. Проверьте картер главной передачи на предмет утечки
трансмиссионного масла. Если имеются утечки, выясните
причину.
EBU23426
Трансмиссионное масло
Проверяйте корпус дифференциала на предмет утечек масла
перед каждой поездкой. При обнаружении утечек обратитесь к
официальному дилеру компании Yamaha для проверки и ремон-
та мотовездехода. Кроме того, уровень масла в корпусе диффе-
ренциала должен проверяться, а масло заменяться в указанные
в таблице периодического обслуживания и смазки интервалы
времени.
