1. Патрубок
13. Установите панель на место.
ПРИМЕЧАНИЕ
Воздухоочиститель нужно очищать через каждые 20–40 мото-
часов. Если мотовездеход эксплуатируется при большой за-
пыленности воздуха, чистку и смазку фильтрующего элемента
следует производить чаще. При каждом обслуживании воздухоо-
чистителя убедитесь, что проходу воздуха в воздухозаборник ни-
что не препятствует.
Проверьте места стыков резиновой прокладки корпуса воз-
душного фильтра с корпусом дроссельной заслонки и другие
соединения воздуховода на герметичность. Надежно затяните
все крепления, чтобы избежать проникновения в двигатель неот-
фильтрованного воздуха.
EBU27812
Чистка пламегасителя
Производите чистку в хорошо проветриваемом помещении без
горючих материалов. Перед чисткой пламегасителя дайте выпуск-
ной системе и глушителю остыть.

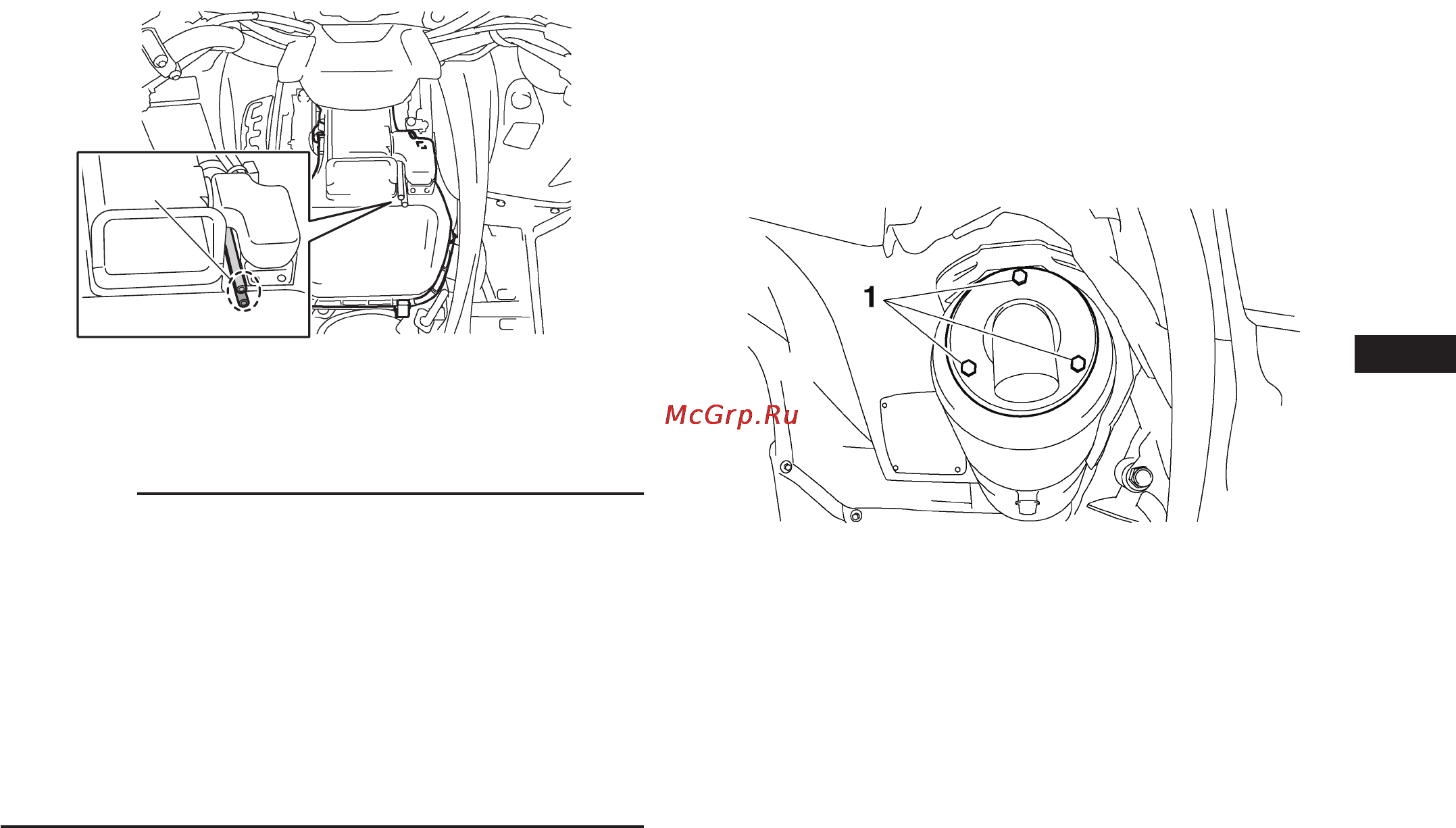

1. Отверните болты.
1. Болты
2. Извлеките выпускную трубу из глушителя, затем вытащите
прокладку.
3. Слегка постучите по трубе, затем с помощью проволочной
щетки снимите весь нагар с пламегасителя и внутренней ча-
сти выхлопной трубы.
