8
8-41
8. Проверьте фильтрующий элемент и при наличии поврежде-
ний замените его.
9. Нанесите на фильтрующий элемент смазку Yamaha или дру-
гую качественную смазку, предназначенную для фильтров.
ПРИМЕЧАНИЕ
Фильтрующий элемент должен быть влажным, но не мокрым до
такой степени, чтобы с него капало масло.
10. Установите поролоновый фильтрующий элемент и сетку в
корпус воздухоочистителя. ПРИМЕЧАНИЕ: Убедитесь в пра-
вильности установки фильтрующего элемента в корпусе
воздухоочистителя. Не запускайте двигатель при снятом
воздухоочистителе. Проникновение неочищенного воздуха в
двигатель приведет к быстрому износу его деталей и выходу
из строя. Кроме того, неочищенный воздух нарушит работу
карбюратора и снизит мощность двигателя. Не исключен
также перегрев двигателя. [ECB00761]

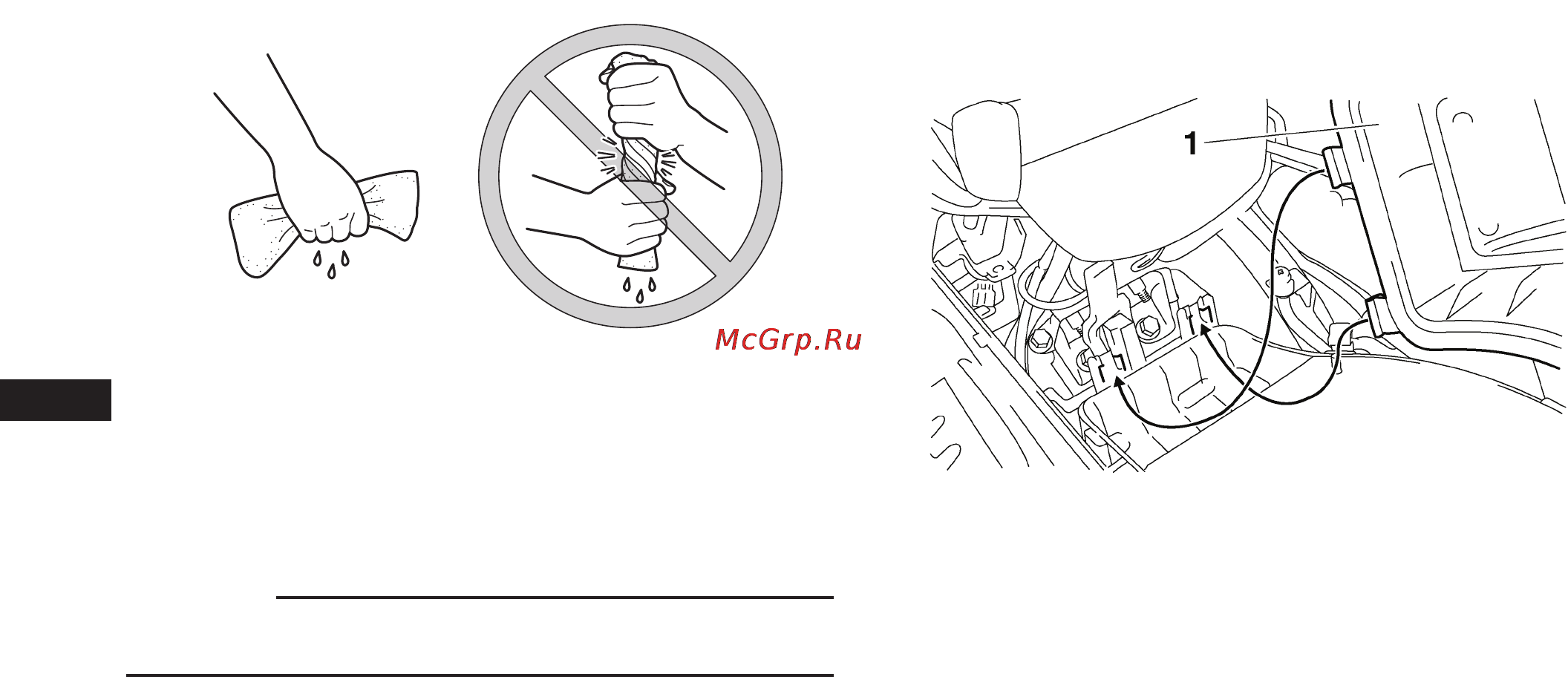

11. Вставьте крышку корпуса воздухоочистителя выступами в
держатели на корпусе и защелкните держатели на крышке.
1. Крышка корпуса воздухоочистителя
12. Установите патрубки в их начальное положение как показано
на рисунке.
