4-10
4
• «4WD» (режим полного привода): крутящий момент передает-
ся на передние и задние колеса.
Для переключения трансмиссии из режима «2WD» в «4WD», оста-
новите мотовездеход и переведите переключатель в положение
«4WD». После этого на дисплее многофункциональной панели
приборов высветится индикатор включения режима полного при-
вода « ».
Для переключения трансмиссии в режим «2WD» из «4WD» оста-
новите мотовездеход и переведите переключатель в положение
«2WD».
2WD
4WD
1
2

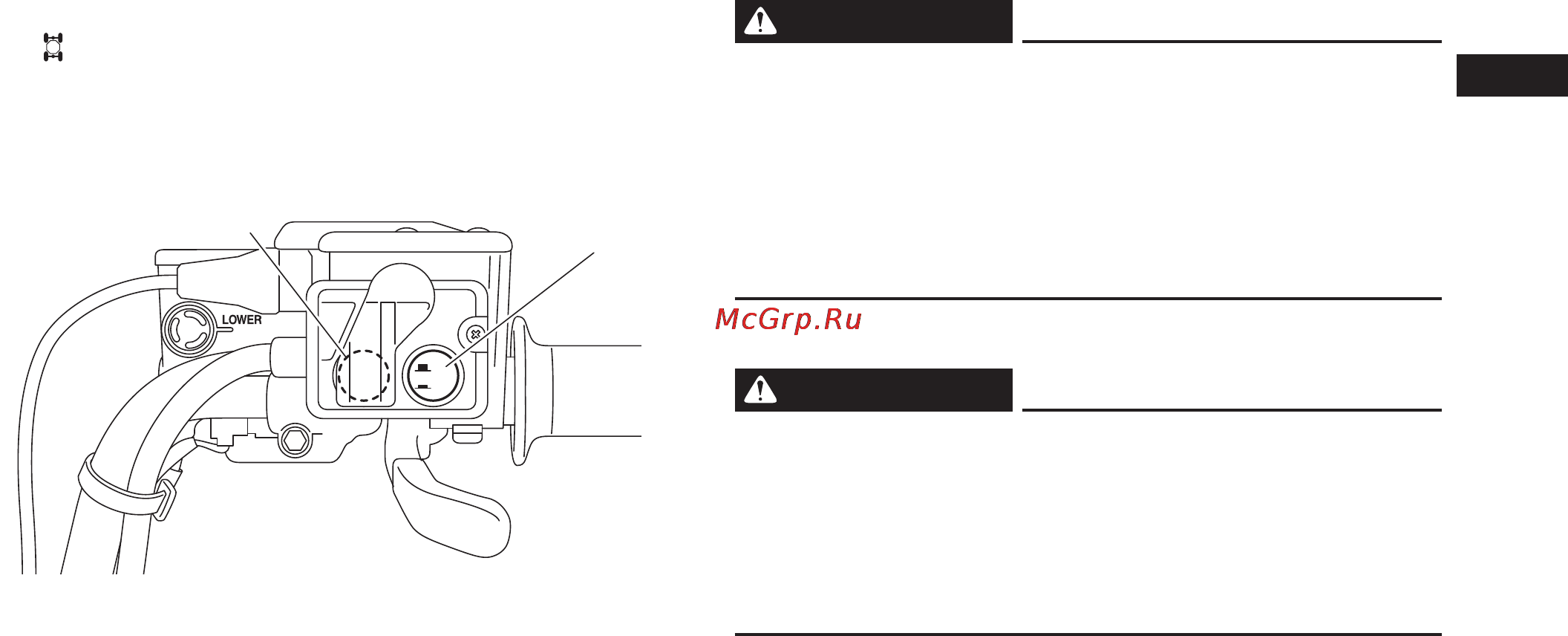

1. Переключатель между режимами «2WD» (задний привод) и «4WD»
(полный привод).
EBU18255
Переключатель между режимами «4WD» (полный привод)
и «LOCK» (блокировка дифференциала)
EWB00131
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно останавливайте мотовездеход перед тем, как пере-
ключить режим работы трансмиссии.
При определенных внешних условиях поведение мотовездехода
в режимах «4WD» и «LOCK» отличается. При переключении с од-
ного режима на другой во время движения поведение мотовез-
дехода может резко измениться. Это может отвлечь водителя, в
результате чего возрастет риск потери управления и аварии.
EWB00140
ПРЕДОСТЕРЕЖЕНИЕ
При включенной блокировке дифференциала рекомендуется
двигаться на малой скорости, а маневрирование начинать за-
благовременно. При включенной блокировке дифференциала все
колеса вращаются с одинаковой частотой, поэтому осуществлять
поворот в этом случае значительно труднее. С увеличением ско-
рости будет увеличиваться и сила, необходимая для поворота.
