4-11
4
На мотовездеходе установлена блокировка дифференциала, ра-
ботающая в режиме полного привода. Выбирайте режим работы
трансмиссии в зависимости от внешних условий.
• «4WD» (режим полного привода): крутящий момент передает-
ся на передние и задние колеса.
• «LOCK» (режим полного привода с включенной блокировкой
дифференциала): крутящий момент передается на передние и
задние колеса, включена блокировка дифференциала. В отли-
чие от режима полного привода, в режиме «LOCK» все колеса
вращаются с одинаковой частотой.
2WD
4WD
1
2

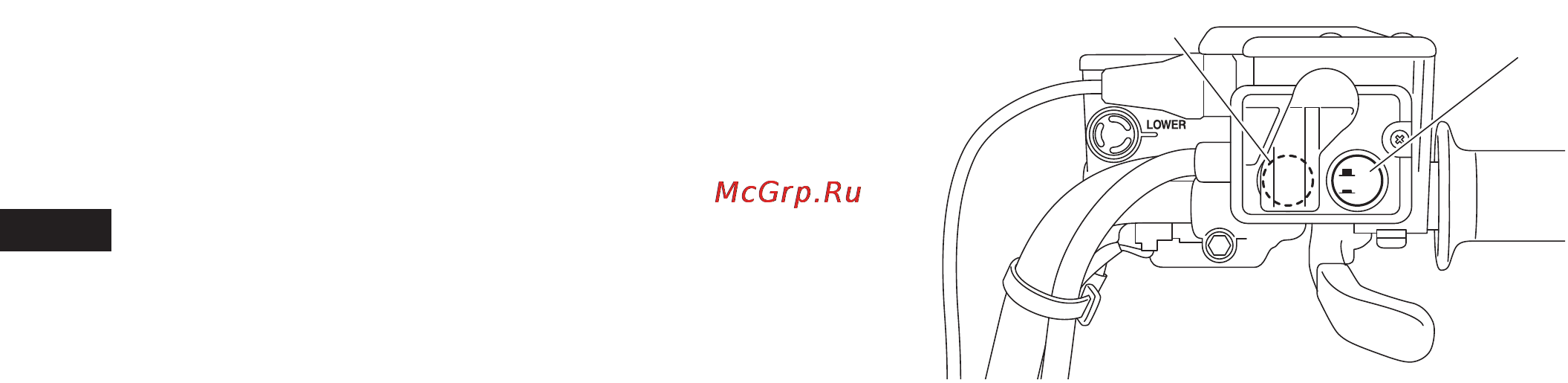

1. Переключатель между режимами «2WD» (задний привод) и «4WD»
(полный привод)
2. Переключатель между режимами «4WD» (полный привод) и «LOCK»
(блокировка дифференциала)
Перед включением блокировки дифференциала убедитесь, что
включен режим полного привода.
