4-12
4
2WD
4WD
2
1
(a)

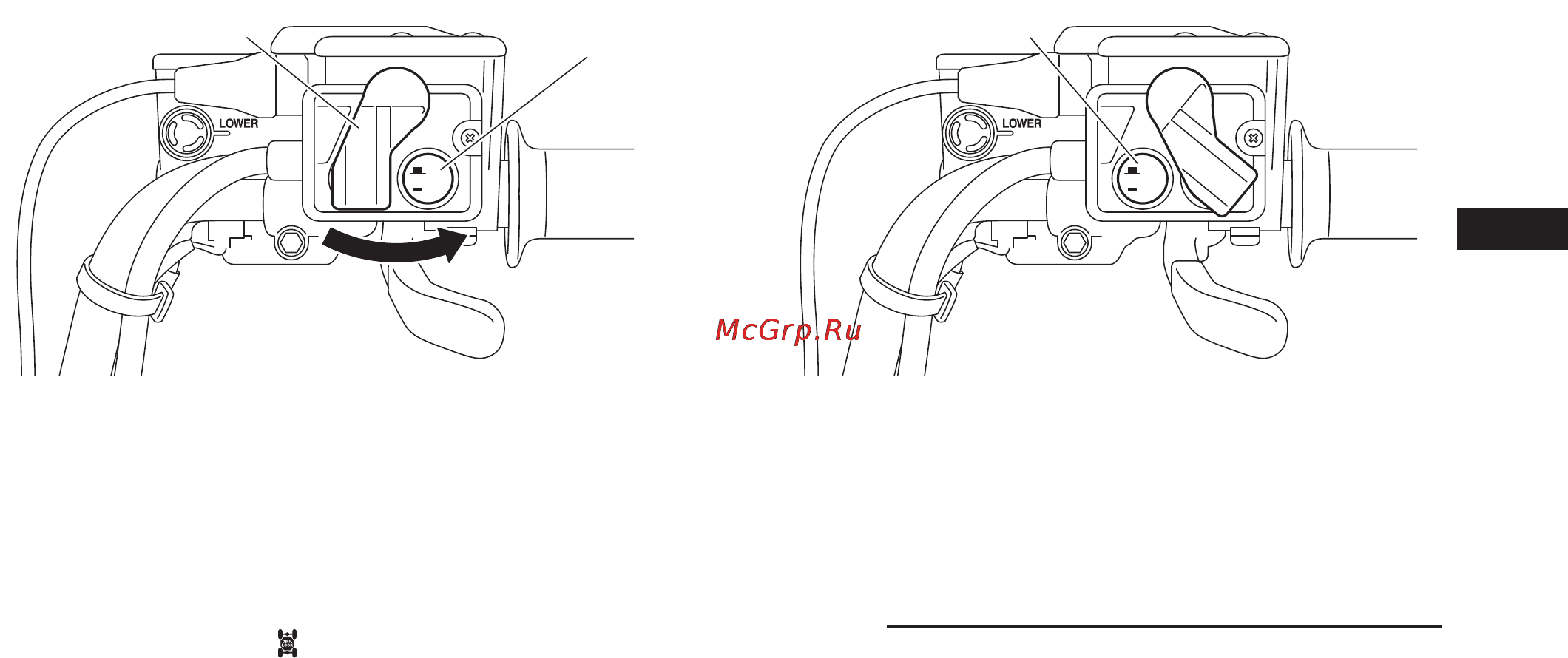

1. Рычаг блокировки дифференциала
2. Переключатель между режимами «2WD» (задний привод) и «4WD»
(полный привод)
Остановите мотовездеход. Переведите рычаг блокировки диффе-
ренциала в положение (а), после этого установите переключатель
блокировки дифференциала в положение «LOCK». Когда диффе-
ренциал заблокирован, на многофункциональной панели прибо-
ров рядом с индикатором «
» загорится индикатор блокировки
дифференциала «DIFF. LOCK».
LOCK
4WD
1
1. Переключатель между режимами «4WD» (полный привод) и «LOCK»
(блокировка дифференциала)
Для снятия блокировки дифференциала остановите мотовезде-
ход и переведите переключатель режима работы трансмиссии в
положение «4WD».
ПРИМЕЧАНИЕ
• Когда переключатель установлен в положение «LOCK», инди-
катор блокировки дифференциала и сигнальная лампочка бу-
дут гореть, пока включена блокировка дифференциала.
• Когда индикатор и сигнальная лампочка мигают, поверните
ручку на руле назад и вперед. Это поможет осуществить более
надежную фиксацию блокировки дифференциала.
